Paso 4: DIY PCB
Este es el método menos costoso crear una PCB casera de bajo costo cosas:
- Impresora láser (> 600 dpi)
- Papel fotográfico
- PCB en blanco
- Ácido muriático (10% de HCl)
- Han de hidrógeno (solución al 10%)
- Plancha de ropa
- Acetona
- Lana de acero
- Guantes y gafas de seguridad
- Bicarbonato de sodio
Lo primero es limpiar el tablero con la lana de acero bajo el agua. Si aparece un poco oxidado el cobre, se debe lavar con vinagre. Luego, frote el lado cobre con papel de cocina empapado en acetona que eliminará la suciedad restante. Debe frotar muy duro en cada milímetro cuadrado del cobre. En este procedimiento no debe tocar el cobre con las manos!

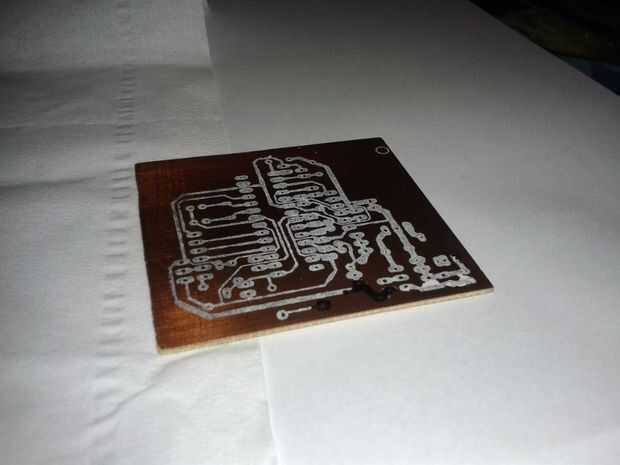

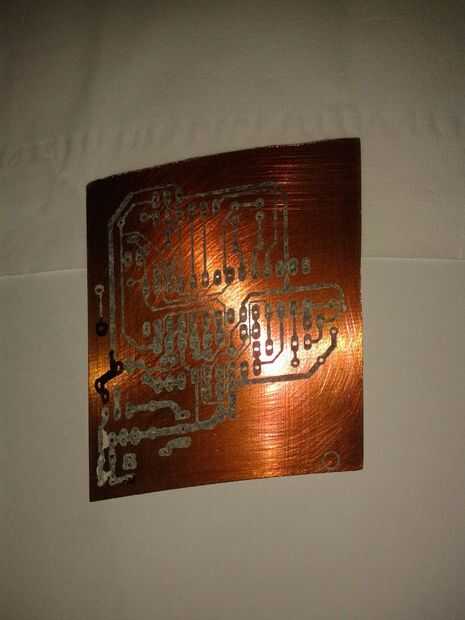

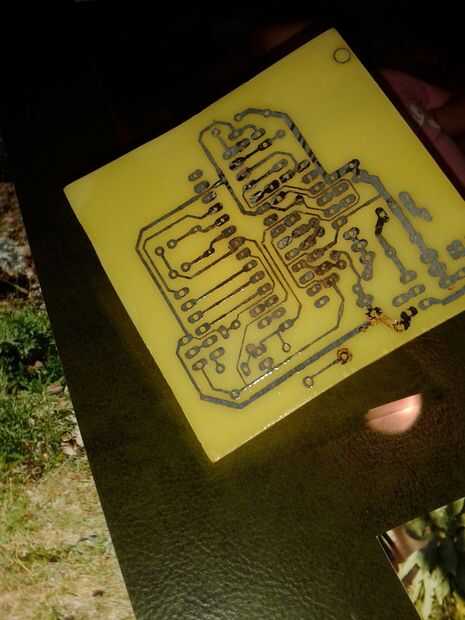

Imprime la ficha de PCB.pdf (lo puedes encontrar aquí) en el papel fotográfico utilizando una impresora láser y no tocarlo con los dedos. Corte en el tamaño correcto y alinear la imagen en el lado de cobre y presiona con la plancha (debe estar muy caliente, sin vapor) durante unos cinco minutos. Deja que se enfríe con el papel, luego retire el papel muy lentamente bajo mucha agua. Si hay no hay tóner en el cobre, repetir todo este procedimiento; Si estos de lo tóner correctamente, pero una pequeña zona no tiene ningún rastro de él, utilice un marcador permanente.

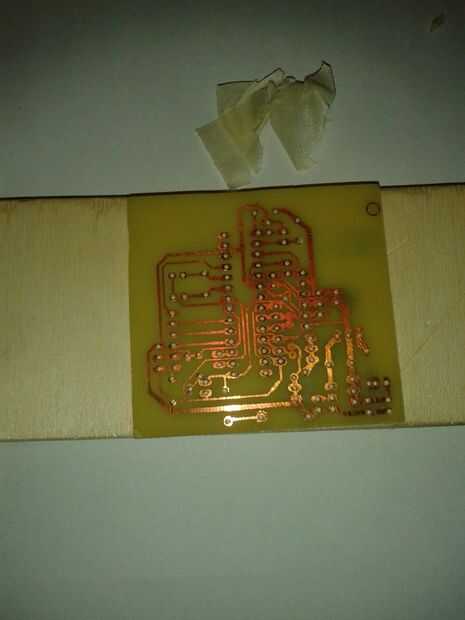

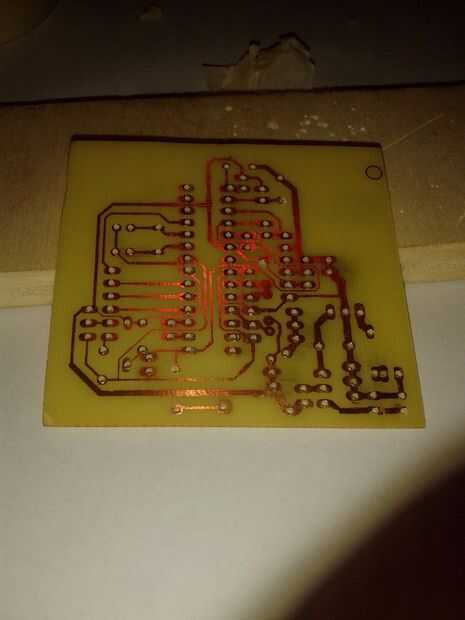

¡Ten cuidado! En una caja de plástico pone tres vasos de ácido muriático y una de hidrógeno han; también puede tratar con cantidades iguales de un grabado de gran alcance. Poner la placa en la solución y espere unos diez minutos. Terminado el grabado saque la placa de la solución y lavar bajo el agua. Poner dos cucharadas de bicarbonato en el ácido y tirar en el WC.

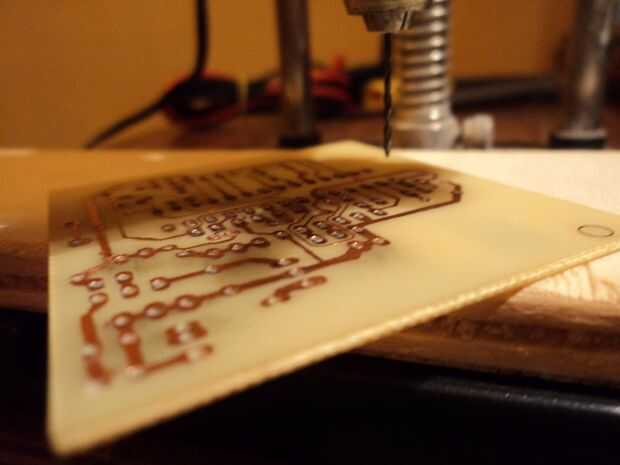

Ahora usted debe hacer todos los agujeros manualmente con una prensa del taladro. Entonces eres libre para quitar el toner con acetona y alcohol. Gracias! El trabajo está terminado!
