Justo a tiempo para las vacaciones - Hack usted mismo un feliz pequeño conjunto de luces de Navidad LED (9 / 12 paso)

Paso 9: Paso 9: poder a la Junta

Sabe si has trabajado con el Arduino antes, usted tiene varias opciones para una fuente de alimentación: conexión USB, un voltaje de entrada de DC (recomendado 8-14V) y una fuente de 5V regulada. Porque no queremos dejar conectado a la computadora, y el transformador es un poco fuera del rango recomendado, a construir un 5.1V regulado suministro en el tablero del conductor.

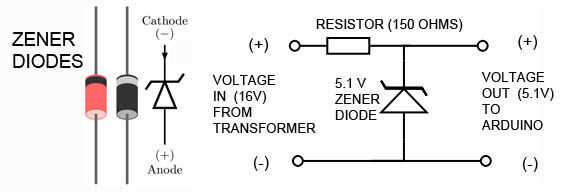

He utilizado un Diodo zener y un resistor limitador de corriente, conectado como se muestra arriba.

Este mismo arreglo se muestra en la parte inferior derecha del esquema completo en el paso 7. Podría lograr lo mismo con un regulador de voltaje 7805, con sus clavijas conectados según las instrucciones del envase; Me acaba de pasar que el zener y una resistencia de 150 ohms, 1 watt, a la mano. En cualquier caso, la (+) y (-) de la salida regulada va en la placa Arduino en el + 5V y tierra pines. Puede usar el multímetro para comprobar la salida de voltaje y polaridad antes de conectarlo. Lo enganchamos todo en el último paso.
