Paso 12: Paso 12: poniendo todo junto
Debe tener un dibujo ya cargado en tu placa de Arduino, como el simple chaser en el paso 8. Hay muchos otros bosquejos del LED, de gorilas del estilo de "Knight Rider" a los efectos de brillo y velocidad variable. Si te encuentras con uno bueno, por todos los medios por favor correo electrónico a mí y se lo presentamos aquí.
Una vez que tienes conectado el Arduino al ordenador y subido el bosquejo, desconecte el cable USB. Ahora, poner todo junto como sigue:

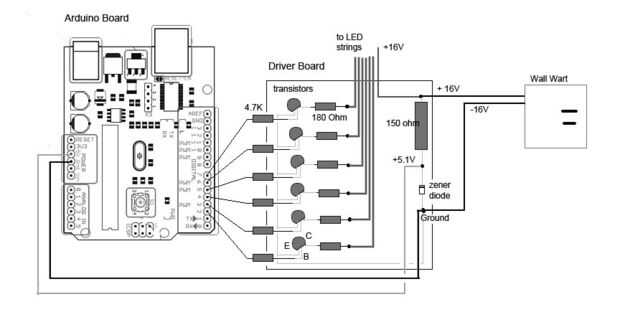

Conecta (+) plomo del transformador desconectado (fuente) a la tarjeta de conductor del LED, observando la polaridad correcta. Conectar el - cable a tierra de la Junta. Continuación, ejecute un cable de la fuente de 5V (en el Diodo zener) a + la + pin de 5V de Arduino y otro de la tierra del Arduino en el suelo de tablero de conductor.
Ahora Conecte los tres cables LED: enganchar los seis extremos (-), en orden, en las resistencias de 180 ohmios serie. Usted puede utilizar pinzas, coletas y las tuercas para alambre, soldadura o cualquier medio necesario, sólo asegúrese de que tienen una conexión segura y que correctamente están protegidos contra cortocircuitos. Finalmente, conecte el cable positivo del LED al borne positivo de 16V en el tablero de conductor del transistor.

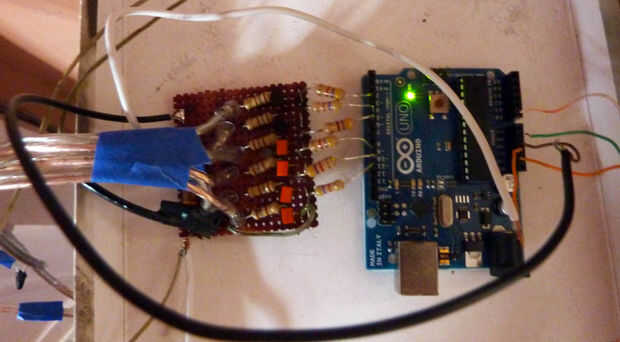

Cuando haya terminado, se verá algo como la imagen.
¿Estás listo? Enchufe y he aquí! Si todo ha ido bien, verá la cadena de luces que se apaga en un patrón, o lo que usted programó.
Algunas observaciones: patrones de persecución parecen lucir mejor atenuador luz, en un arreglo circular y a ciertas velocidades intermitentes, no demasiado lentos, no demasiado rápidos. Pruebe a cambiar el tiempo de retardo (int contador = 200 en el sketch de ejemplo) para conseguir el mejor efecto: el número está en microsegundos, donde 1000 ms = 1 segundo.
Si has estado probando todo el tiempo, las posibilidades son con éxito su trabajo de luces. Si no, los problemas más comunes son probablemente sueltos o en corto circuito las conexiones. Compruebe todas las polaridades y siento cuidadosamente por un componente caliente si algo no está funcionando. Estos componentes son bastante robustos, aunque algo se engancha mal, puede producirse ningún daño permanente. Volver a la última prueba de la buena y vuelva a intentarlo hasta que lo consigues.
Entonces puede deleitar y sorprender a amigos, niños, incluso perros y peces con su espectáculo de luz LED. Y no olvides enviar a lo largo de bocetos frescos para la secuencia del LED.
