Paso 5: Paso 5: calcular la resistencia de LED Series

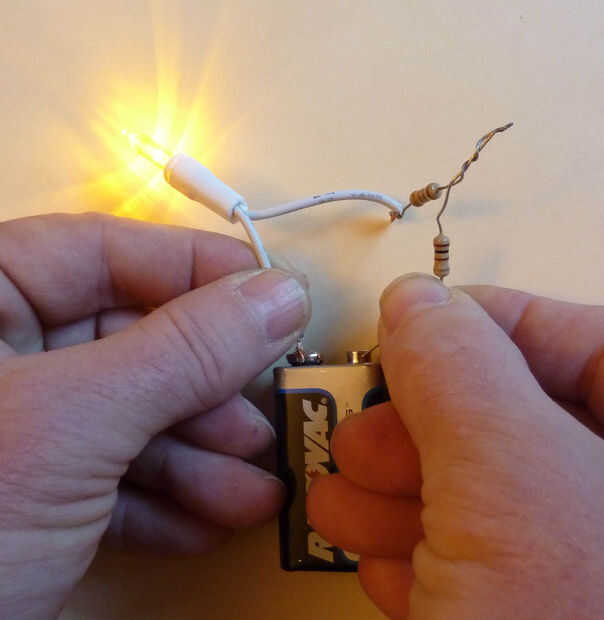

Como mencioné antes, cada LED necesita un resistor de la serie que le pasen por demasiada corriente. Así que ahora es el momento para un poco de matemáticas.
Para obtener el valor correcto para el resistor limitador de corriente, necesitamos saber el voltaje de C.C. de su transformador, y dibujan la tensión aproximada y la corriente de los LEDs. Los últimos números son fácil: ya que diferentes colores y tipos de LEDs de diferentes tensiones hacia adelantados y corrientes, vamos a tomar un valor medio de 2,5 voltios y 20 millamps de la corriente. Si somos un poco apagado, no mater demasiado.
Ley de Ohm dice que I = E / I, o (en inglés) resistencia (R) es igual a voltaje (E) dividido por la corriente (I). Para calcular el resistor que necesitamos en este circuito, usaremos la siguiente ecuación: V(in) - V(fwd) / I(led) = R(series), donde:
V(in) = la tensión suministrada por el transformador
V(FWD) = los voltajes adelante total (suma) de los LEDs
I(LED) = corriente deseada de los LED, en amperios
R(series) = el valor (en ohmios) de la resistencia serie necesitada
Enchufar los valores del ejemplo, obtenemos:
R = (16 - (5 x 2, 5)) /.02 = 175 ohms
Pero iremos al siguiente valor común de 180 ohmios a ser conservador (en un electrónico sentido sólo.) Si tienes resistencias de 220 Ohmios prácticos, aquellos deben trabajar demasiado.
Observa en la ecuación que teníamos que restar la suma de tensiones hacia adelantados los LED del voltaje suministrado, y que 20 millamps equivale a.02 amperios.
Si su transformador no 16 voltios DC, puede utilizar esta misma fórmula para calcular la resistencia que se necesita--o, usted puede utilizar al asistente de serie-paralelo led práctico aquí:
