Justo a tiempo para las vacaciones - Hack usted mismo un feliz pequeño conjunto de luces de Navidad LED (6 / 12 paso)

Paso 6: Paso 6: probar las cadenas Led

Ahora es el momento para poner a prueba la cadena entera y el transformador, una luz del grupo en un momento. Vamos a empezar con luz Grupo #1, la primera columna de nuestra tabla: RBRBR. Conectar las luces de serie, como sigue: tomar la primera de ellas (R) y conectar (trence firmemente) su (+) plomo con el plomo de marcado (-) de la siguiente (b). Conectar la punta sin marcar (+) de que B al cable marcado (+) de la R siguiente, así sucesivamente, hasta que te quedan con un desnudo, marcado (-) de plomo en la primera R y un pelado, sin marcar (+) llevar en el último aparte del R. de los colores, la cadena debería tener este aspecto:

Conectar el resistor de la serie a un extremo de la cuerda (no importa que uno), luego conecte los cables del transformador (fuente) a los fines adecuados de la cadena de LED - negativo con negativo, positivo a positivo. He marcado que todos los cables negativo negro. Asegúrese de que saber cual cable del transformador es positivo y cual es negativo. (Un multímetro es bueno tener aquí).

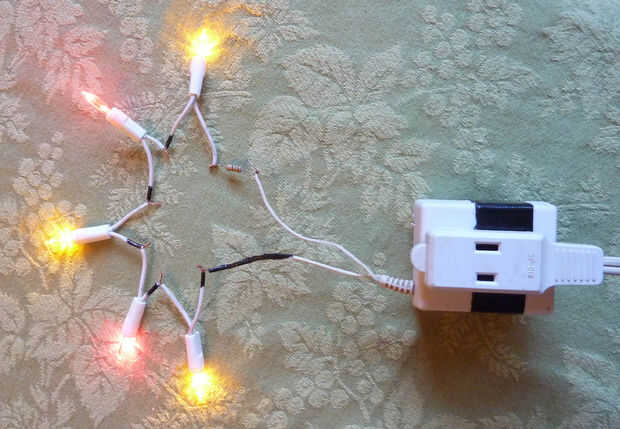

Todas las luces deben brillan brillantemente. Aviso en el cuadro que todos (+) de un LED está conectado a un cable de LED (-), pero el último (+) plomo en la cadena de luz está conectado (a través de un resistor) (+) del transformador y la última (-) (-) del transformador. Siga el mismo procedimiento para las otras cuatro secuencias, confirmando que brillan demasiado bien. Entonces el premio a sí mismo una gran estrella de oro.
