Paso 7: Paso 7: el Transistor Driver
El transistor es un componente electrónico ubicuo que, en este caso, utilizaremos como un interruptor electrónico. Y al igual que un switch físico, aplicando un poco de fuerza en el lugar correcto nos permite controlar una fuerza mucho más grande--como apretando el mango de una manguera de bomberos para rociar un chorro potente de agua. Lo que sucede en este caso es que una señal de 5 voltios desde el Arduino convierte el transistor "encendido", alimentando así la cadena de LEDs. Cuando la señal se detiene, las luces se apagarán. ¿Simple, correcto?

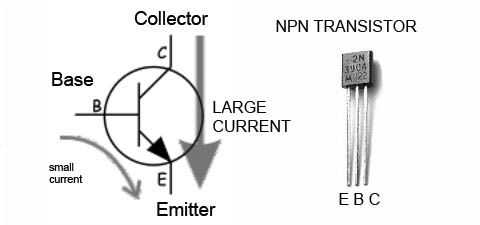

Arriba se muestra un diagrama de un transistor NPN:
Aplicar una pequeña corriente a la base permite una mucho mayor corriente de colector con el emisor.

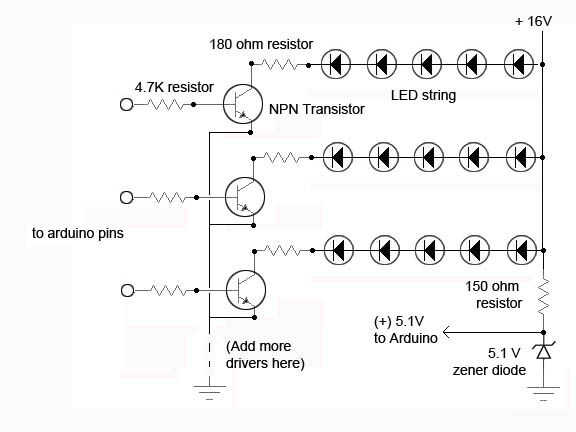

Como vimos con los LEDs, el truco está en enlazar correctamente. Aquí estamos usando una resistencia de 4,7 K entre cada pin del Arduino y la base del transistor correspondiente, para reducir la corriente. Cada colector está conectado a la resistencia de serie individuales de una cadena ligera y de allí a los LEDs conectados en serie en la cadena. Todos los emisores están conectados juntos e ir a la tierra. En el otro lado, los extremos positivos de todas las cadenas ligeras están conectados para el voltaje positivo--en este caso 16v. Arriba se muestra el esquema completo. Tenga en cuenta que, para mayor claridad, sólo tres de las cinco cadenas aparecen--los otros tres se agregan en exactamente la misma manera. Vamos a hablar sobre el poder de la placa de Arduino en la sección 9.
