Paso 18: EZ-B v4 sonido Breakout.

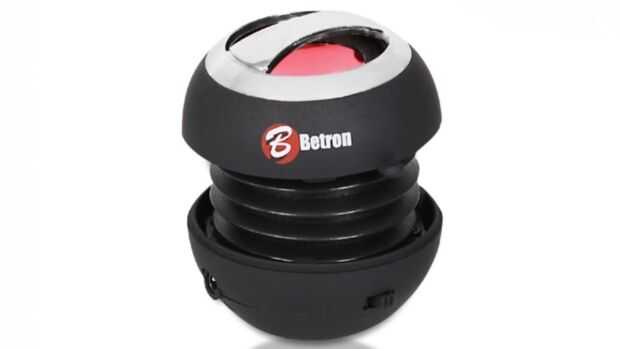

EZ-B v4 viene con un altavoz pequeño ya instalado y suena genial, pero que iba a utilizar un altavoz externo amplificado más grande, por lo que necesitaba hacer un pequeño hack a placa de EZ-B para conectar una toma de auriculares. Aquí es cómo se hace.
1) abrir la carcasa de la v4 de EZ-B y retirar el PCB y el pequeño altavoz que no necesita de esto ahora.
2) cuidadosamente hacer palanca los dos PCB aparte y poner el tablero con los pernos de la conexión a un lado.

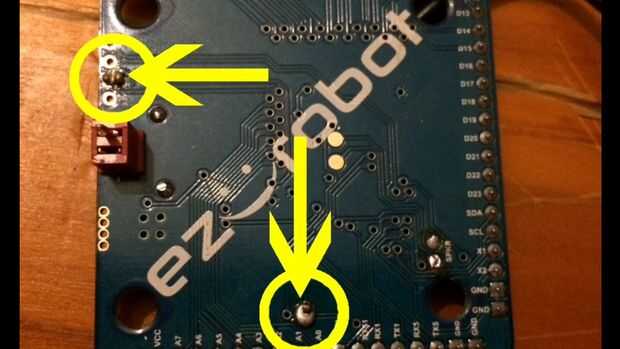

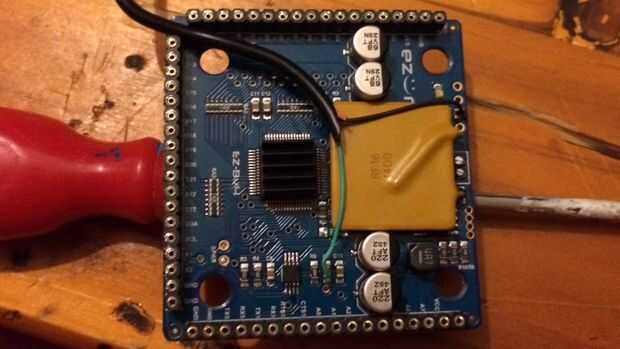

3) utilizando un viejo cable de auriculares, tira de los cables y soldar el alambre de cobre desnudo a la terminal de "Tierra" y el cable blindado al borne "positivo". Si el uso de un altavoz amplificado no puede soldar los cables al "SPK" soldadura de terminales. Esto es porque la v4 de EZ-B tiene un pequeño amplificador incorporado.
4) entonces el sándwich detrás de dos PCB juntos y vuelva a colocar la carcasa.

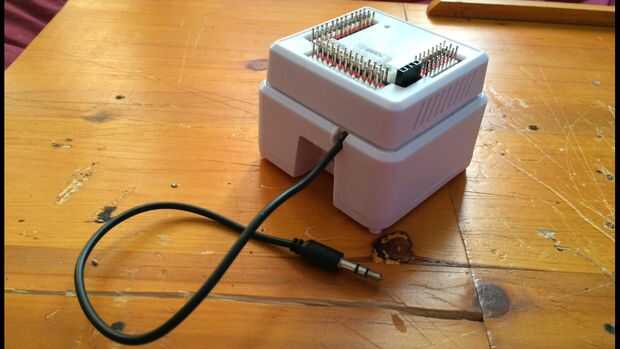

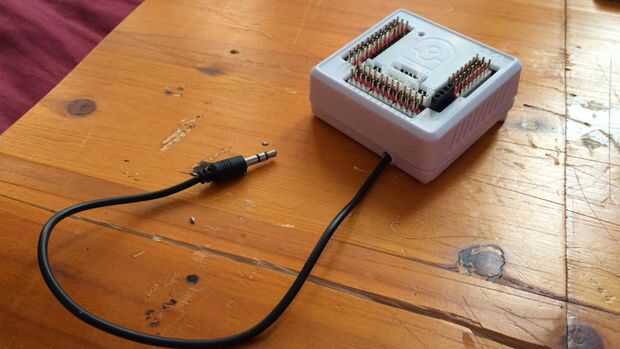

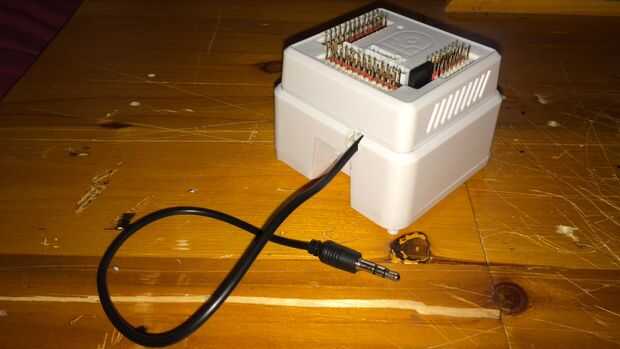

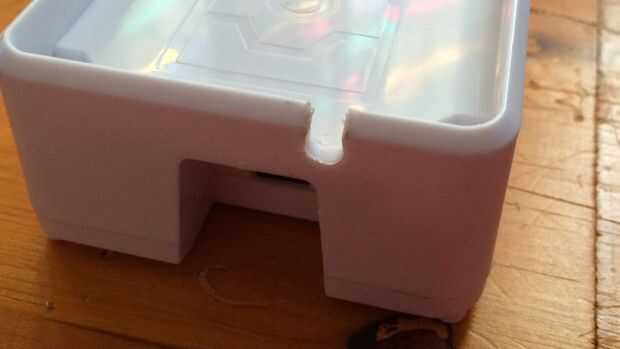

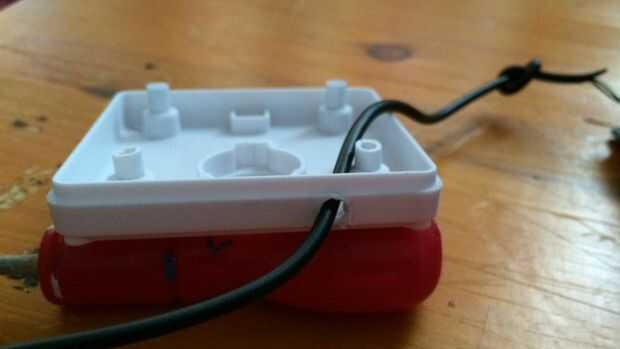

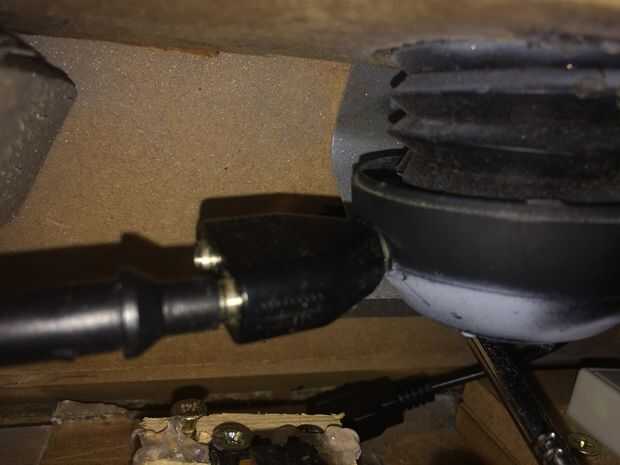

5) tendrá que modificar un poco la cubierta para que el cable del altavoz puede caber a través de él (como se ve en las fotos).

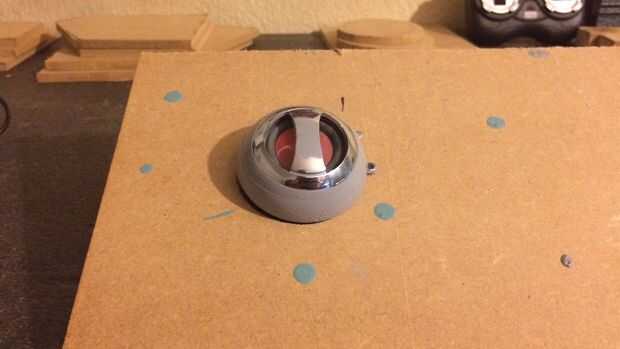

6) Encienda el EZ-B, enchufe para auriculares en un altavoz y probarlo. Todos deberían funcionar.
