Paso 2: Lista de piezas
Esta es la lista de todas las piezas necesarias para construir el lanzador flexión de barra. Nombre de las partes similares a cómo el Grupo de usuarios de K'nex . Si le faltan partes sugiero mirar allí para comprar.
Tenga en cuenta que los colores de las piezas es irrelevante. Enumeré los colores que utilicé en esta instrucción, no dude en apartarse.
Usé un motor de batería gris con plomo largo que llegó con el paseo de emoción de la hoja de sierra, que lamentablemente se suspende. Si desea utilizar un diverso motor, puede utilizar el motor de la batería verde, azul o negro. Esto requiere las piezas adicionales que se muestra entre paréntesis (). Las modificaciones que tienen que aparecen en el paso 4.
Barras:
- 16mm verde: 56 (+ 1)
- 32mm blanco: 44 (+ 4)
- 54mm Mid azul: 31 (+ 1)
- 86mm amarillo: 9 (+ 1)
- Barra rígida 190mm negro: 2
Conectores:
- Gris claro de 2 vías: 4
- Recto naranja de 2 vías: 2
- 3-camino rojo: 15 (+ 1)
- 4-vías verdes: 5 (+ 1)
- 4-way 3D púrpura: 28 (-3)
- 5-camino amarillo: 14
- 5-way para pista naranja: 6
- Azul 3D 7-way: 10 (+ 3)
- 8-camino blanco: 7 (+ 1)
Otros:
- Clip con el extremo del agujero gris oscuro: 17 (+ 1)
- Clip azul: 2
- Complemento tapa negra: 1
- Tan de Clip que se enclavija: 6 (+ 2)
- Clip con el extremo negro de la barra: 4
- Engranaje pequeño Mid azul: 2 (+ 1)
- Rojo medio equipo: 2 (+ 1)
- Separador azul: 31 (+ 4)
- Separador de plata: 23
- Knex Ball rojo/amarillo/gris: al menos 1
- Pista (tubos): 2 piezas de la
- Gris batería Motor con cable largo (vino con la hoja de sierra Thrill Ride): 1-(1)
- Al usar un diverso motor, un motor con batería verde, azul o negro.
Total: 323 piezas

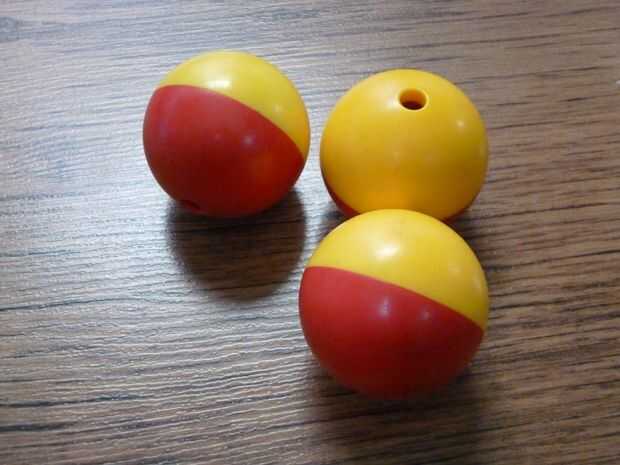

Nota: La tubería vieja, delgada, naranja no funciona. Este diseño está pensado para ser utilizado por las clásicas bolas, que se muestra en la imagen. Para utilizar las bolas de K'nex nuevas, 1 pieza necesita modificar el diseño. Aunque no pruebe, estoy seguro de que es posible.
Una de las dos barras negro rígidas (190mm) puede ser substituida por una barra gris normal, esto se indica en la guía. Los clips azul también pueden reemplazarse por cualquier clip que usted prefiere.
