Paso 3: Cómo funciona...
Control de LEDs.

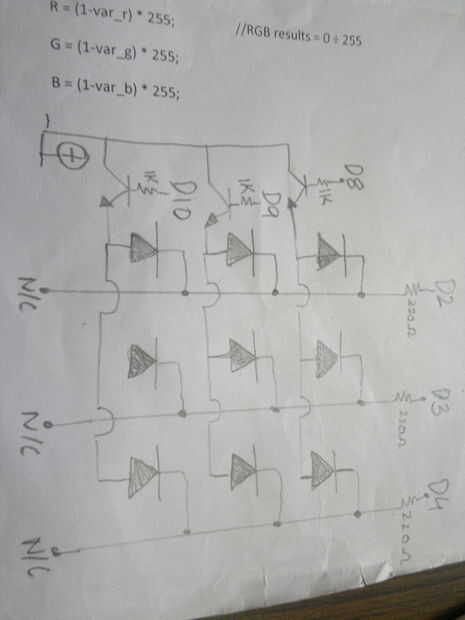

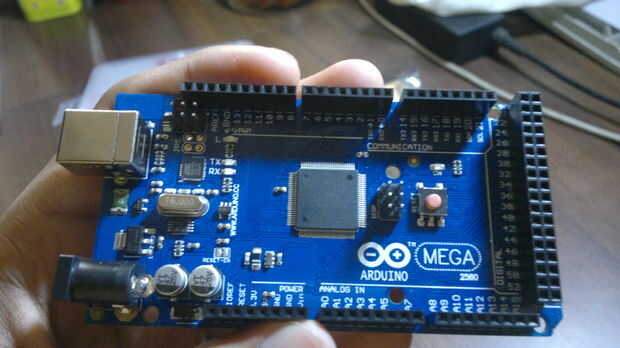

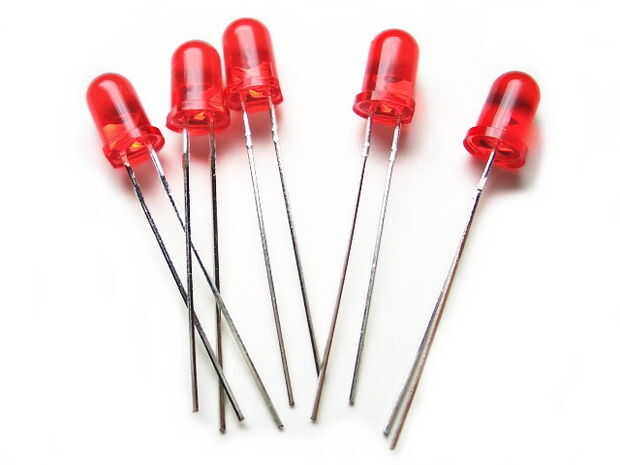

Hay 9 LEDs, que son controlados con un Arduino usando una técnica llamada multiplexión. Este artículo le hará entender la teoría de la multiplexación LEDs bien. Ignorar la parte de circuito sin embargo, es muy diferente de este.
Debido a esto, sólo necesito 6 pines de Arduino para el control de 9 LEDs. Estos LEDs se sueldan en un PCB montado en la parte trasera del caleidoscopio.
Cómo funciona caleidoscopio.
Espejos, cuando se ponen juntas, forman múltiples reflejos del mismo objeto. Esto hace que el patrón de LED impresionante y fresco. Hice un calidoscopio triangular porque una matriz LED adecuada para él es difícil y poco práctico. Por lo tanto el cuadrado impar (pero super cool).
He controlado los LEDs con el simple código de Arduino (soy un poco de un novato), que se pueden hackear.
Palitos de helado están allí para hacer el caleidoscopio más firme y mejor aspecto.
Y esta cosa es alimentada por una batería. Para que sepas.
