Kaosduino: Crear tu propio kaosillitaor (2 / 8 paso)

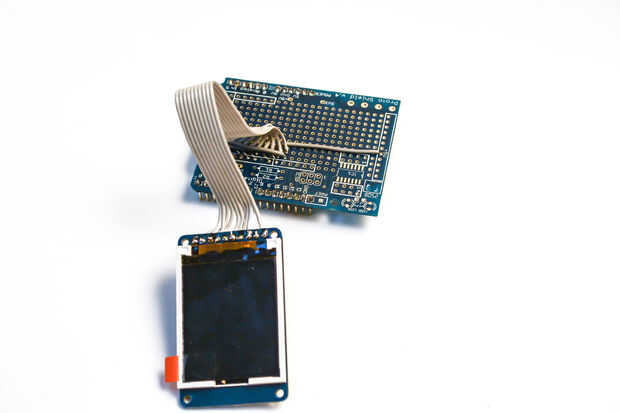

Paso 2: Conecte el lcd

Como se mencionó, puede construir la caja sin la pantalla LCD. La pantalla LCD era un componente extra para jugar con para mí, pero resultó ser un protocolo de comunicación muy lento dando como resultado la una velocidad de fotogramas lenta esto es amplificado por los muchos recursos el sintetizador toma forma la cpu Arduino. Si quieres usarlo que tienes que hacer lo siguiente:

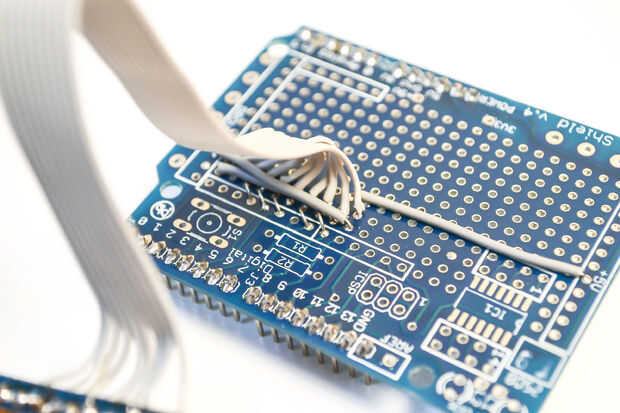

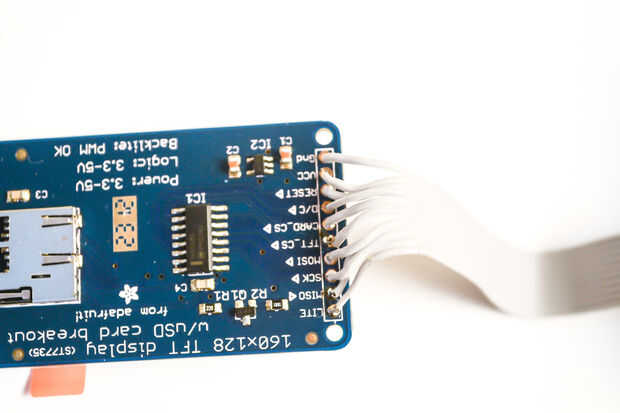

Usé las siguientes clavijas en el Arduino para conectar la pantalla LCD (después de conectarlo que leí una nota sobre el uso de hardware spi en su lugar, que puede ser una opción para obtener más velocidad de lo):

#define sclk 3
#define mosi 4
#define cs 5
#define dc 7
#define rst 8

Echa un vistazo en el diagrama de paso a se el cableado.

Seguí el tutorial de Adafruit.
