KAOSSILATOR 2 hack: manos libres (parte 1/2) (2 / 6 paso)

Paso 2: Elección y programación de MCU

MCU debe ser perno bajo cuenta causa necesitamos solo dos pines de I/O. PIC10F serie sería perfecta para el trabajo pero no son compatibles en mikroC PRO para PIC usé lo segundo mejor series PIC12F. Tengo pocas fichas PIC12F675 ahí así yo los he usado. Uno en paquete de la inmersión para protoboard y prueba y uno en paquete de SOIC para soldar en KO2.
También puede usar productos Atmel: ATtiny13, 25, 45, 85.
O productos de Texas Instruments: MSP430G2210, MSP430G2230

La manera más barata y mejor es con depurador y programador flash Texas Instruments MSP430 LaunchPad . $ 10 y envío gratis en todo el mundo!

Código fuente adjunto se ha modificado desde que tomaron fotos de soldadura para que 3.3V para resistencia de pullup ya no está conectado al pin GP0 entrada-salida. Con este nuevo código deberá conectar resistencia de pullup directamente entre Vdd y GP1.

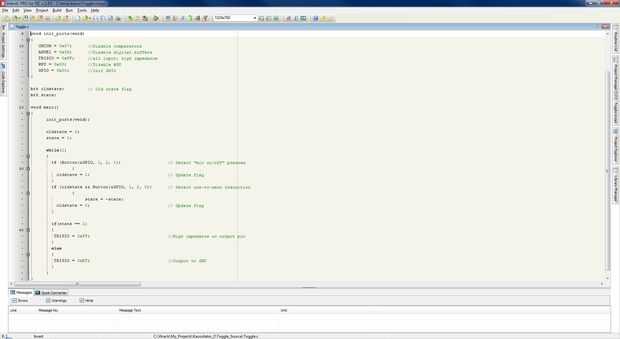

IDE utiliza: Mikroelektronika: mikroC PRO para PIC 5.4
MCU: PIC12F675

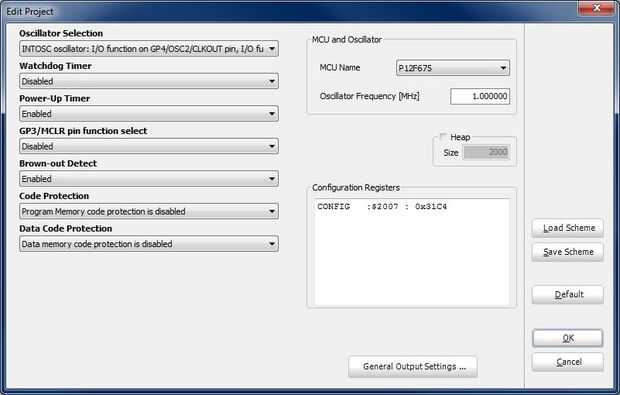

En configuración del proyecto desactivar el pin de reset y reloj fuente como reloj interno.
Ajustes del proyecto: Shift + Ctrl + E
Proyecto: Ctrl + F9

Por último sólo flash su MCU SOIC. Para flashear usé PICkit 2 programmer. Las niñas, usted debe también = P
