KAOSSILATOR 2 hack: manos libres (parte 1/2) (4 / 6 paso)

Paso 4: Preparación de PCB y de soldadura

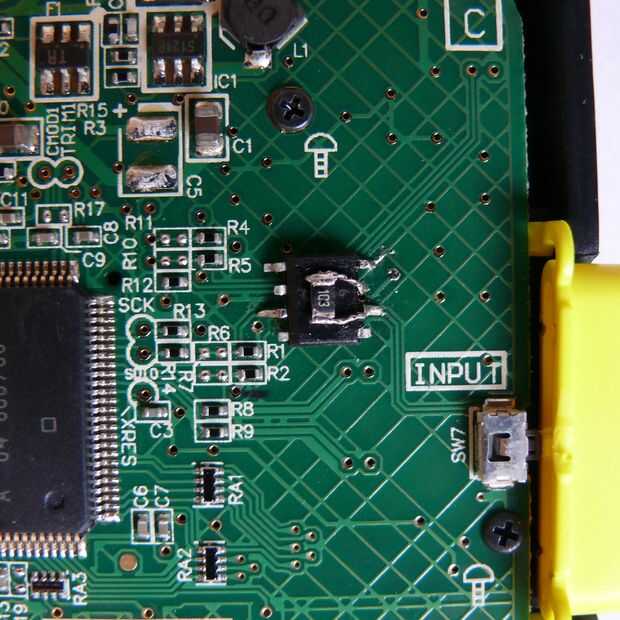

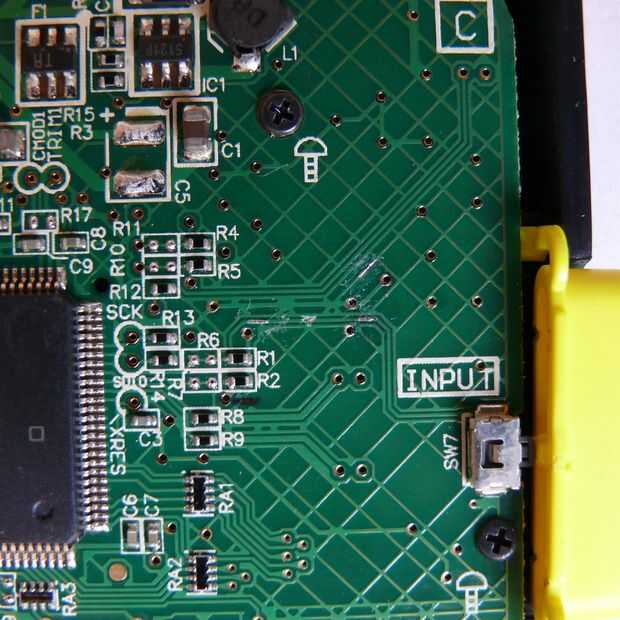

En primer lugar poner MCU en PCB y marca donde pernos tocar los rastros de PCB y raspan la máscara de la soldadura verde para exponer cobre.
Entonces romper la ruta de señal del botón de mic entre las almohadillas de cobre expuestas.

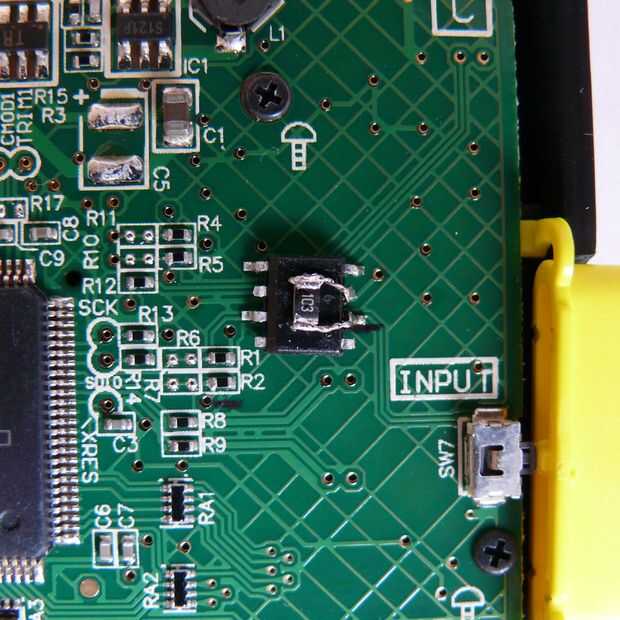

Aplicar soldadura a las almohadillas de cobre expuestas. Aplicación de soldadura es mucho más fácil si utilizas algún flujo.

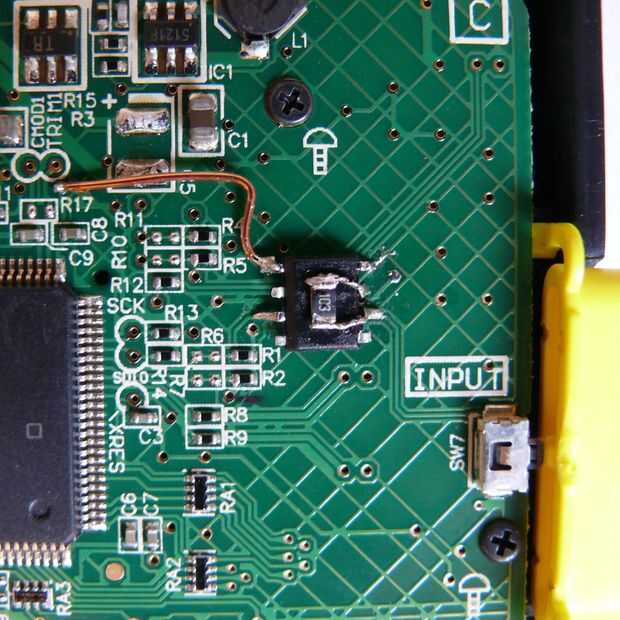

Ahora todo lo que necesitamos es fuente de alimentación. Si remontamos del pin 26 tenemos condensador C8 y luego suelda perfecto punto. Asegúrese de utilizar cable aislado. La mía es de un inductor.
