Paso 4: Hacer la electrónica
Paso 2. Configurar la placa de circuito sobre la cama del router y asegúrese de que está nivelada y firme con la punta de la broca. En primer lugar es necesario moler las trayectorias del circuito con el archivo del circuito y luego haga el borde redondo con el archivo de la frontera. Necesita definir el tipo de corte si es moler o cortar bajo el la opción por defecto. No olvide anotar las coordenadas de routers para que puedas usar el archivo png de frontera para luego cortar el circuito con una broca de perforación. Es importante que se encuentra bien porque de lo contrario este puede girar y destruir la placa.

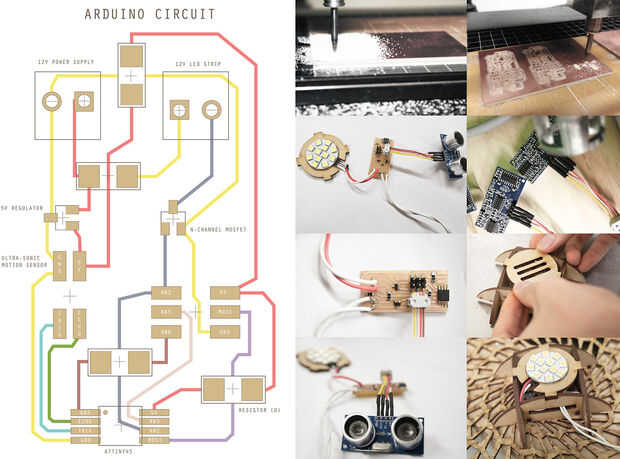

Paso 2. Recoge todos los componentes electrónicos y soldarlos a la placa, utilizando el esquema como guía. es importante tomarse su tiempo durante este proceso, sobre los componentes con el soldador del calor puede resultar en la falta de piezas.
Paso 3. Coloque el sensor en el jefe del perno 2 x 2.
Paso 4. Usted necesita programar el chip conectando el programador AVR con el 2 x 3 perno encabezado y conecte al puerto USB de la computadora.
Paso 5. Conecte la fuente de alimentación de 12v en el conector.
Paso 6. Para programar el chip puede usar Arduino que es un software descargable gratuito. Usando esto, bajo tablero selecto de la herramientas y luego seleccione el tipo de Junta está utilizando que es definido por el microchip. (ATTINY45 8 MHZ)
Paso 7. En herramientas seleccione grabar BOOTLOADER.
Nota: Sólo necesita hacer esto la primera vez que subes a tu chip. Si surge un error, vuelva a verificar todas sus conexiones en el circuito.
Descargar el archivo de código para el Arduino, verifica el código y subirlo.
Pruebe el sensor! Debe trabajar

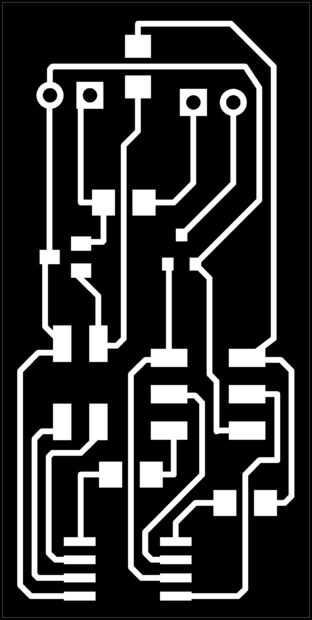

A continuación se muestran el Router conectado. Archivos PNG para cortar la placa de circuito y el código para programar el microcontrolador Arduino
