Paso 4: Aansluiten van het tablero Het

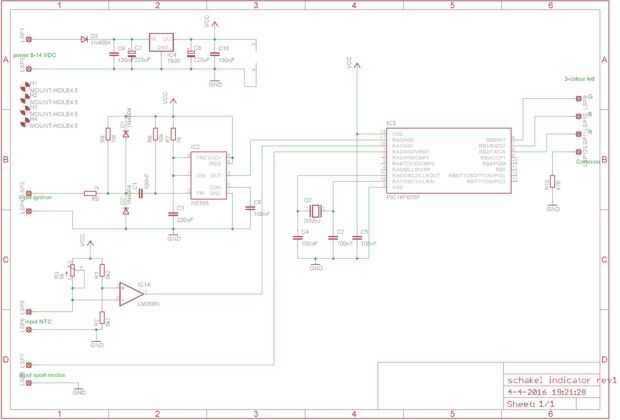

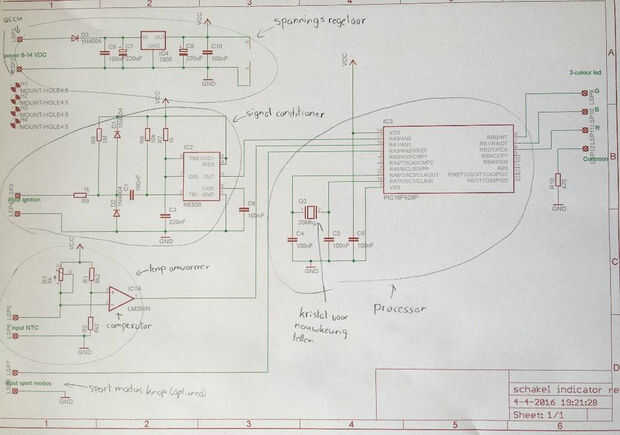

Esquema de Het zelf ziet er gecompliceerd nogal uit maar het kan verdeeld worden en verschillende piezas.
Spannings regelaar
Linksboven staat het kleine circuito voor de spanningsregelaar. Het hele circuito krijgt stroom van de accu, deze levert een stroom van 12 voltios. DIT kan de kleine pic procesador niet aan dus er moet een spanningsregelaar komen mueren de stroom van 12 voltios naar 5 voltios terugbrengt.
Acondicionador de señal
Enlaces en het midden bevindt zich de a.d.s.. Het signaal van de bobine es niet mooi. ER zitten heel veel storingen en pieken en. OM hiervan een mooi blok signaal te maken básica ik een a.d.s.. De beter de Hierdoor kan de procesador veel signalen lezen en deze omvormen tot het aantal toeren por minuut.
Oleaje omvormer
Linksonder bevindt zich de oleaje omvormer. Este werkt met een NTC en een potenciómetro. Je kan dus zelf de omslagtemperatuur waarbij de op motor caliente staat instellen.
Procesador PIC
Rechts bevindt zich de pic procesador básico (PIC16F628P). Hieraan zit een voor de verbonden kristal nauwkeurige extra segundo.
