Paso 2: montaje

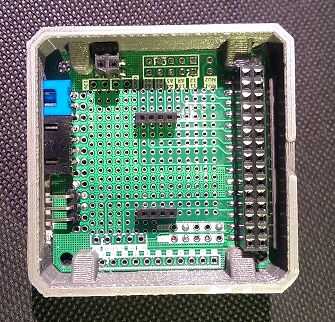

De hecho módulo M5 Core sólo utiliza puerto serie para comunicarse con el HF-LPB100, así que sólo tenemos cuatro clavijas para conectar entre sí. Soldar dos 4 pernos de Junta socketson el PCB para el equilibrio, pero la otra toma no tiene ninguna función en absoluto.

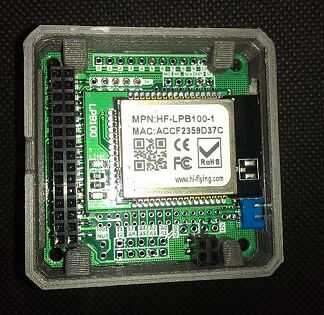

Luego conecte el módulo WIFI en el zócalo, sólo la PIN22, 23, 24, 25 necesita estar conectado a la toma, como muestra la imagen.

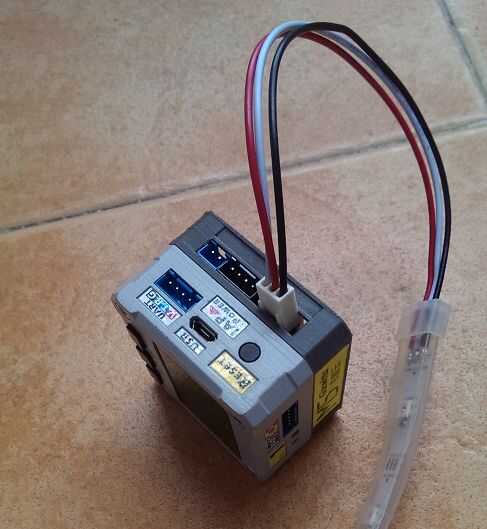

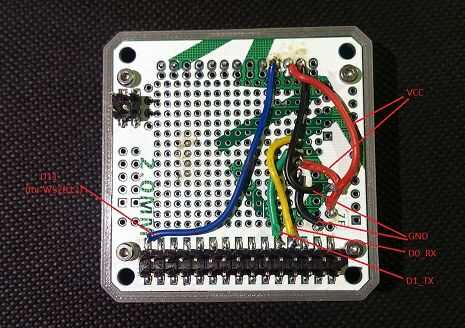

Y en el otro lado, soldar algunos cables con el conector correspondiente y añadir uno de 3 pines del zócalo de la tira de LED, el correspondiente pin de control base M5 es D11.
El HF-LPB100 intothe zócalo del enchufe y del muelle al módulo base M5.
