Paso 3: Conexión Blue-Tooth
Ahora cuando se trata de configurar las conexiones de diente azul, hay unas pocas cosas clave es necesario tener en cuenta.
Siga y voy a explicar.

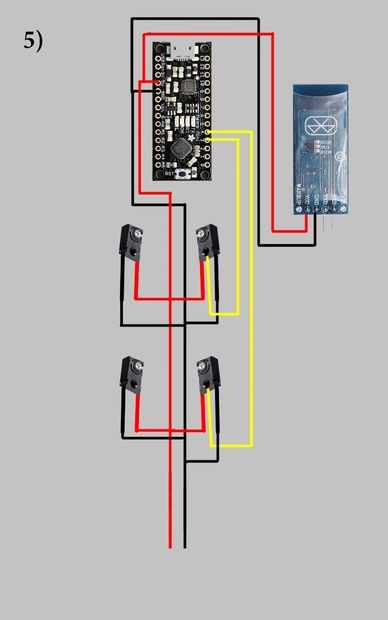

PASO 5:
Como antes, conecte el pin VCC 5V y su a la tierra. Esto no es nada nuevo.

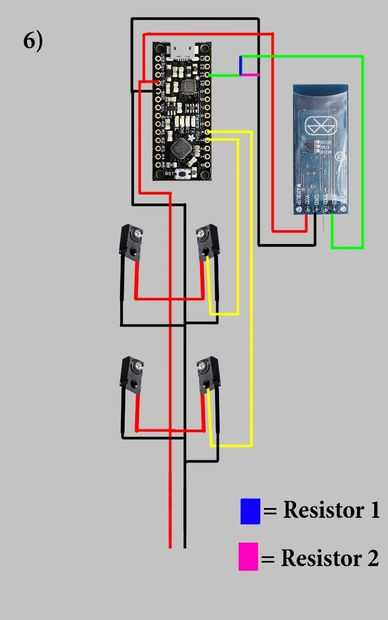

PASO 6:
Ahora aquí está la parte difícil. Al fijar su recepción pin en su HC06 a tu arduino, necesita agregar algo que se llama un divisor del voltaje.
El pin de recepción no puede conseguir nada más que 3.3 V. o bien hará que el aparato se queme. Para evitar esto, usted necesita 2 sensores (marcados en azul y magenta en la segunda imagen). Para obtener 1/3 de 5V quitado, sus dos resistencias de la opción debe tener resistencias en una proporción 2:1! No importa lo mucho que realmente son, lo 2 es su relación. El larger resistencia de las dos resistencias se conectará a tierra. Más pequeños conectarán a un cable se conecta al PIN de recibir en la HC 06.
Una vez que TERMINES... Entonces usted no sólo habrá terminado su KINEMETER propio, sino también uno que puede conectar a su teléfono!
