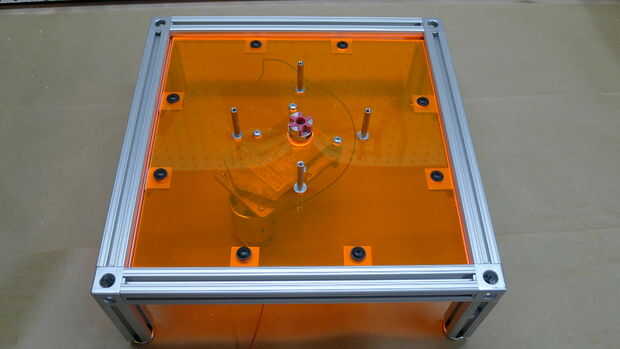

Paso 2: Carrete plataformas
Las plataformas de carrete apoyan los rodillos en una superficie plana y se utilizan para montar los motores para el avance de la película. Usted tendrá que construir dos de estos.

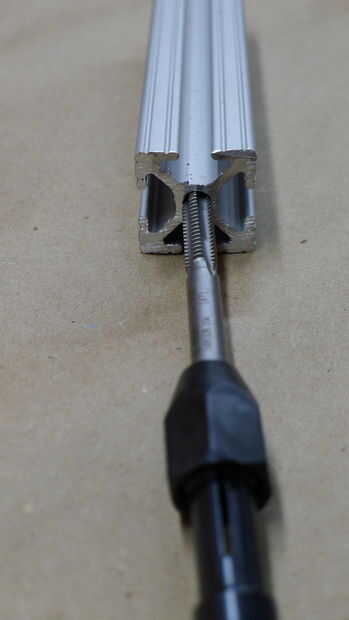

1: cortar las siguientes piezas de aluminio de 80-20 T-slot y golpee ligeramente cada extremo con un grifo de 1/4-20. Debe tocar a una profundidad de aproximadamente 1/2". Consulte el paso 3.
8 x 12"(brazos - en posición horizontal)
8 x 3,75"(piernas - en posición vertical)

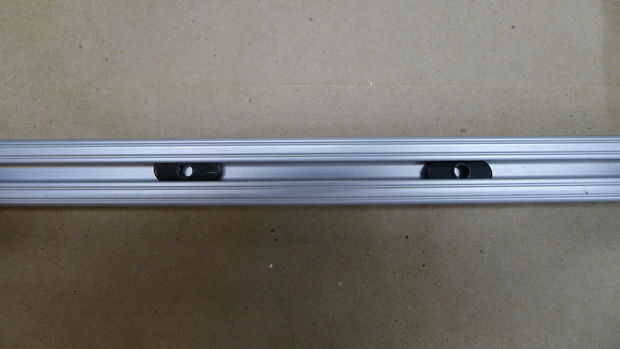

2: pieza deslizante dos tuercas en cada 12". Lo en que pones le cara abajo.

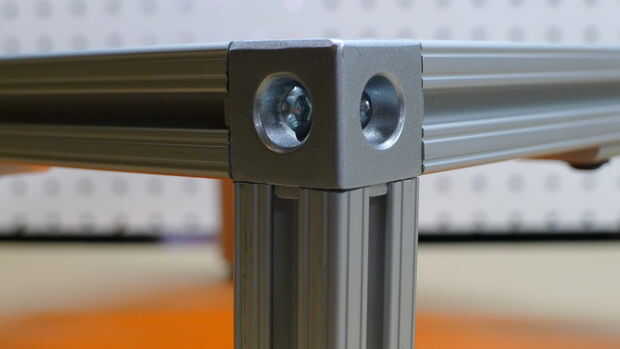

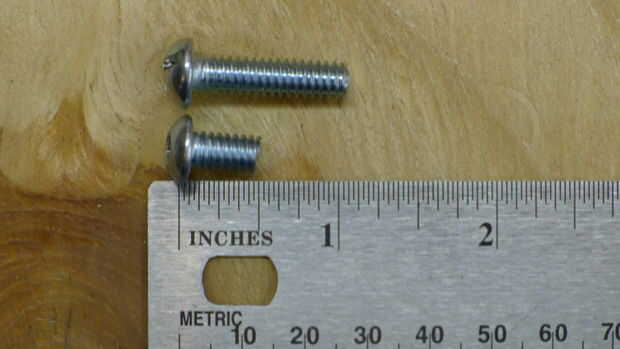

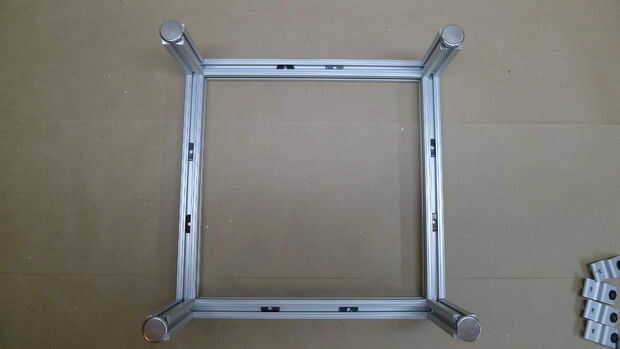

3: conectar las piezas con los conectores de 3 vías. Nota: corté los pernos que se incluyeron con los conectores a la mitad de su longitud por lo que tuve que toque el aluminio más de 1/2".

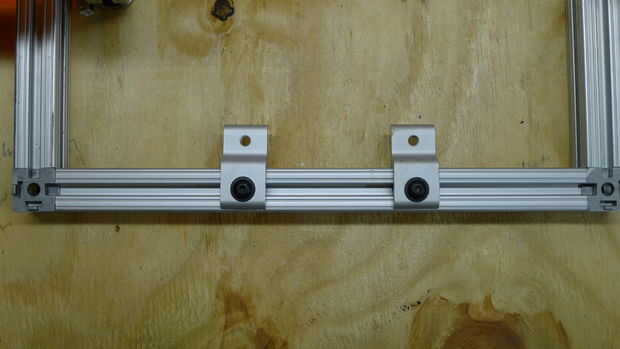

4: Coloque los soportes de panel, 2 por barra de 12". Esto mantendrá la hoja de acrílico. No apriete completamente por lo que se puede ajustar cuando se coloca el acrílico en.
5: Si tienes acceso a un cortador del laser, puede laser cortar el acrílico para la plataforma con este archivo. Si no es así, usted necesitará perforar tal como se indica en el archivo. Una manera de hacerlo es imprimir el archivo en papel (puede tener que dividirlo entre dos hojas y cinta adhesiva), y cinta adhesiva en el acrílico y el taladro donde ves las marcas para los agujeros. Recomiendo usar dos brocas de perforación de acrílico, o simplemente puede ir realmente lento en su taladro de regular.

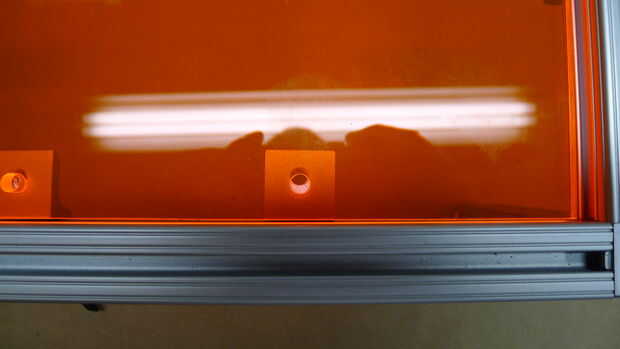

6: colocar el acrílico. Deslice los sujetadores del panel en su posición y apriete por debajo. Perno a los titulares del panel utilizando la 1/4"-20 tornillos de cabeza plana de 80-20. Si los orificios no coinciden bastante, les llevaba hacia fuera como sea necesario.

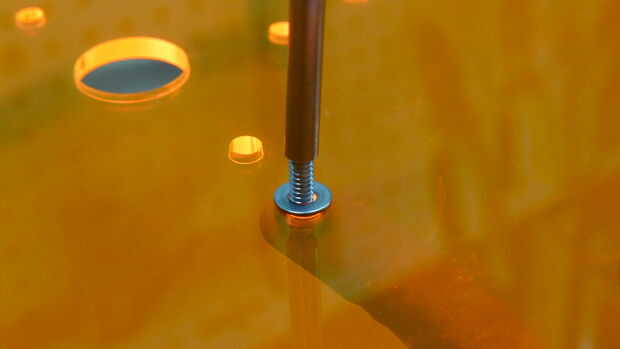

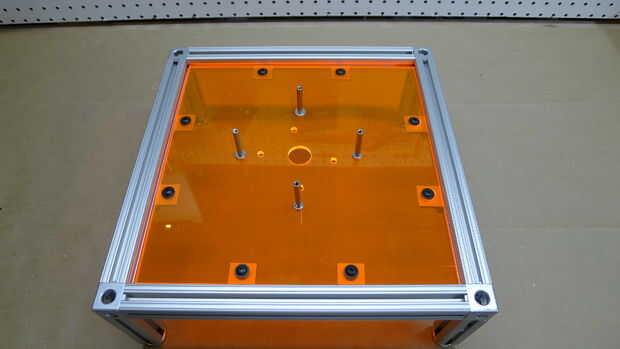

7. Localice los cuatro agujeros exteriores en el acrílico. Inserte un tornillo de máquina 10-32 de debajo con una arandela plana de 10-32 y deslice la otra arandela en el perno de la parte superior. Atornillar los separadores 1.5".

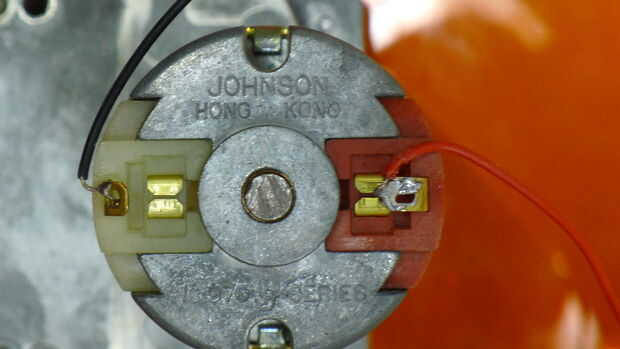

8. soldar cables a los bornes de su motor.

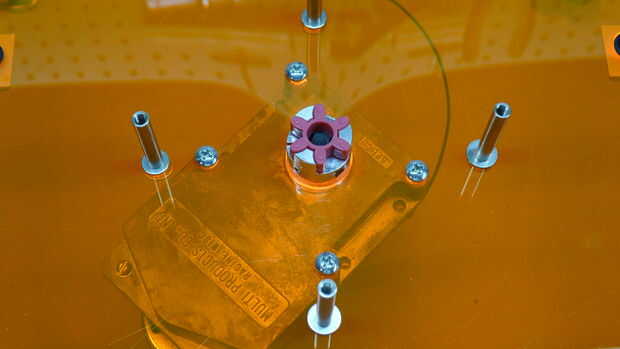

9: montaje del motor con tornillos 10-32. Es una buena idea colocar el acoplador de eje para el eje del motor en este momento. En la imagen sólo la parte inferior la mitad del acoplador se muestra. Nota: Si no pudo a la fuente del motor usé (ver lista de piezas), luego los agujeros de montaje en el acrílico será diferentes y deberá hacerlos mismo. El centro del eje tendrá que estar alineada con el centro del agujero grande en el centro del acrílico.
