Paso 4: Montaje de plataforma de la puerta
Se apoyará la plataforma de la puerta la puerta y rodillos.
1: cortar tiras de 2 x 12" y 2 x 6" aluminio T-slot. Esta es la parte superior de la plataforma de la puerta. Usted también necesitará 4 x 5,25" longitudes para las piernas. Toque en ambos extremos de cada pieza con la llave de 1/4-20.

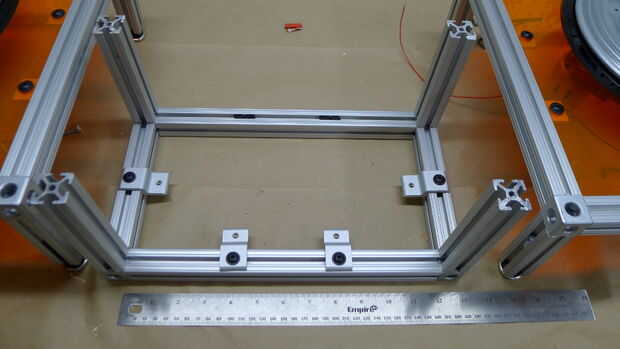

2: Instale los soportes de panel, 2 por lado largo y 1 por lado corto de la plataforma como se muestra (verás me faltaba dos en un lado pero se ha actualizado la lista de piezas y debe tener los 6). No apriete completamente.
3. Fije las piezas del 80-20 uso de los conectores de 3 vías.

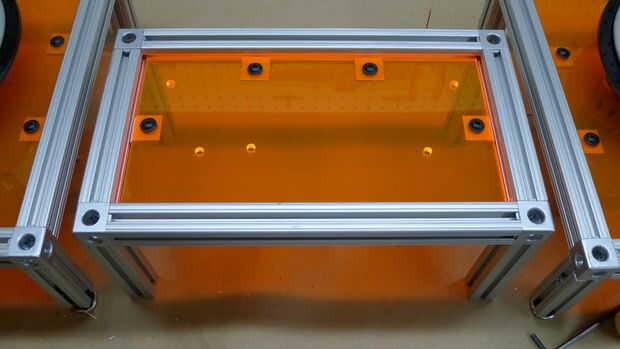

4. Corte la plataforma acrílico usando este archivo y adjuntarlo a los titulares de la plataforma y apretar todo.

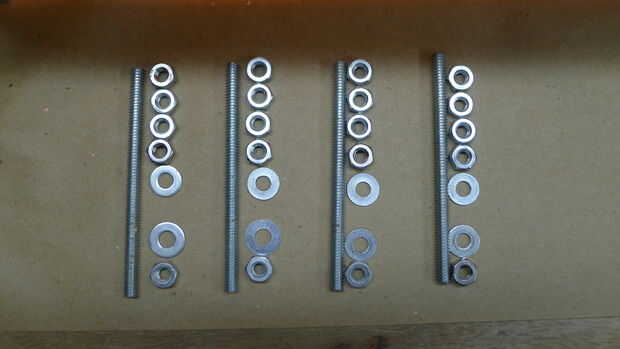

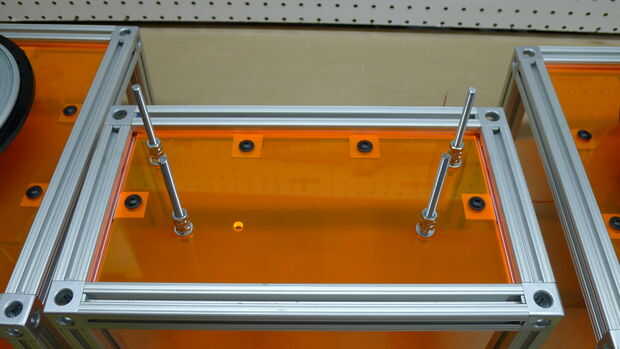

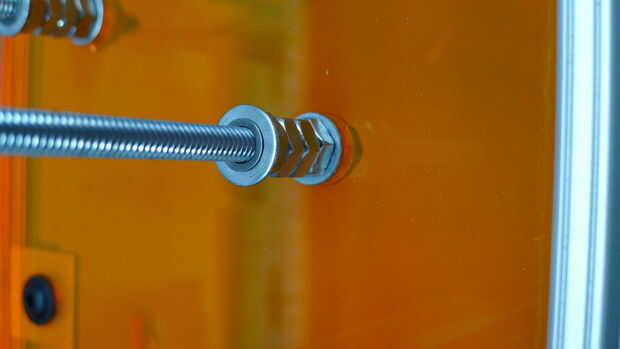

5. corte 4 x 4" largos de 1/4-20 varilla roscada y montan los postes en los agujeros como se muestra. Debe ser un 1/4-20 tuerca y arandela de 1/4-20 en la parte inferior de acrílico. En la parte superior, coloque una arandela, tuercas de 4 x 1/4-20, otra arandela de 1/4-20 y añadir una cuña de rodamiento en la parte superior. El orden y el número de estas tuercas y arandelas se pueden ajustar más adelante para alinear los rodillos a la altura de la película ya que viene de los carretes.
