Kit 2.0 de actualización de fuselaje para el DJI Phantom 1 (13 / 27 paso)

Paso 13: Coloque los Puntales delanteros

(Nota: los montajes del puntal varían ligeramente de la versión de producción.)

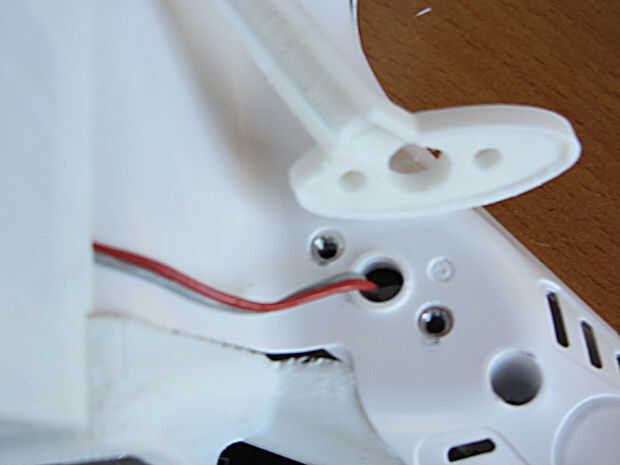

Cada uno de los Puntales delanteros tiene un canal de cable interior para permitir que los componentes en la bahía de la batería a los cables que se dirigen a ellos. En este caso, se trata de la fuente de alimentación auxiliar de la placa principal para alimentar un cardán.

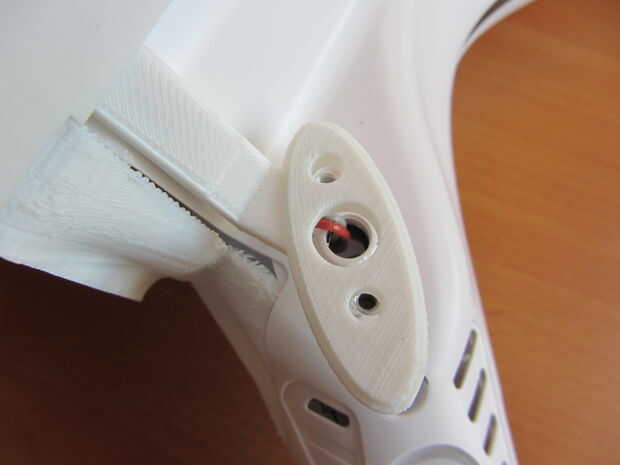

  • Con el tornillo de anclaje flojo, Deslice cada puntal delantero en la brecha bajo el borde del conjunto del compartimento de la batería entre el montaje del compartimento de la batería y la carcasa de 1 fantasma.
  • La "T" en cada puntal debe deslizarse en la ranura correspondiente en la Asamblea del compartimento de la batería. Estos se aprieta cuando se fijan los tornillos del tren de aterrizaje

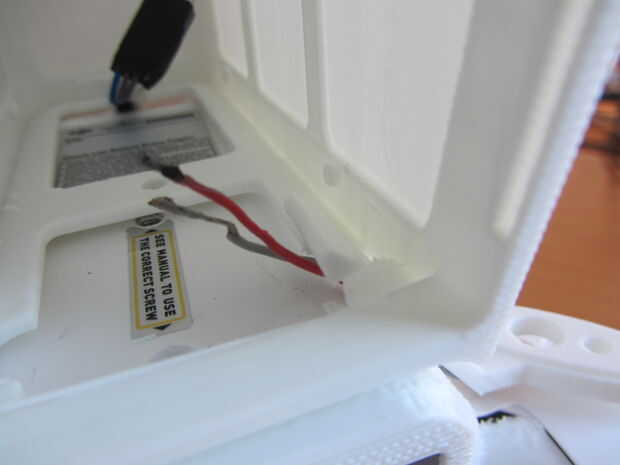

  • Mantener los cables en los canales de puntal
  • Asegúrese de no intentar demasiado gruesa para el canal del puntal a través de cables, esto puede causar los componentes no alinear correctamente durante el montaje

Conjunto a través del puntal permite la opción de pase los cables desde el exterior, si lo desea.
