Kit 2.0 de actualización de fuselaje para el DJI Phantom 1 (6 / 27 paso)

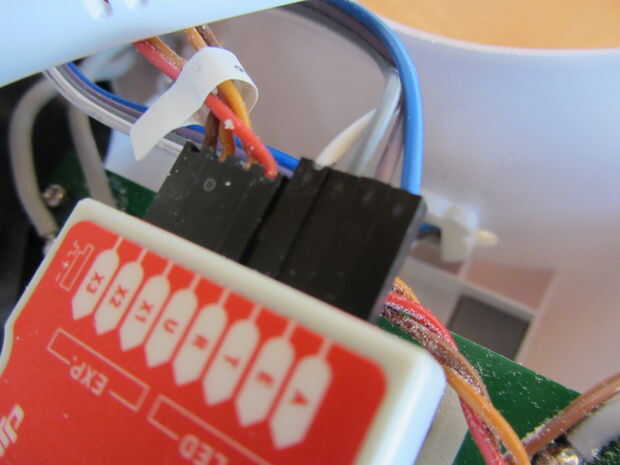

Paso 6: Conecte el cable de extensión USB/llevado a la NAZA

Una extensión de cable de puente de 4 pines (se muestra en la foto con los cables azules, lavanda, gris y blancos) es necesaria para extender el alcance del cable de LED/USB a la NAZA. Estos cables de 4 pines se utilizan Arduinos y pueden adquirirse a bajo costo en línea.

  • Enchufe el cable de extensión de LED/USB de 4 pines en el puerto correcto de la NAZA
  • Si su cable de extensión de 4 pines se ajusta libremente, tomar un pequeño trozo de cinta aislante para asegurar a la NAZA
  • Tome nota de que colores del cable de extensión de 4 pines corresponden a los 4 cables en el tablero de LED/USB. Si es necesario, escríbelo, porque una vez cerrado el shell fantasma, no es posible ver los cables y cómo ellos están enchufados. En este ejemplo, el hilo azul se corresponde con el cable rojo en el tablero de LED/USB.

NOTA: TENGA CUIDADO DE NO INVERTIR LA CONEXIÓN DE LOS CABLES EN EL CABLE DE EXTENSIÓN.
