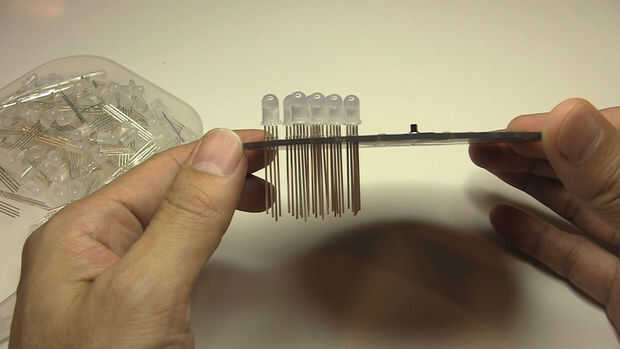

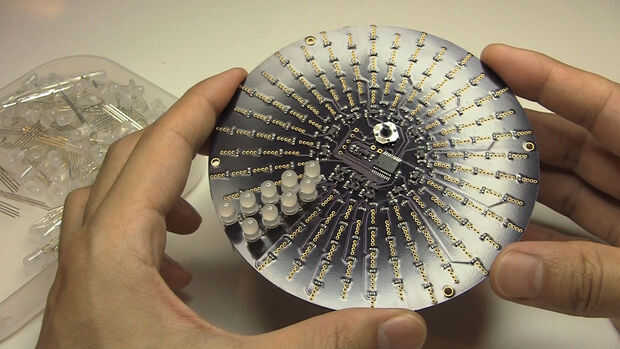

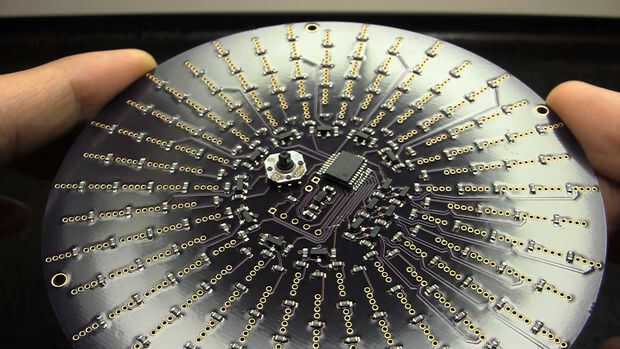

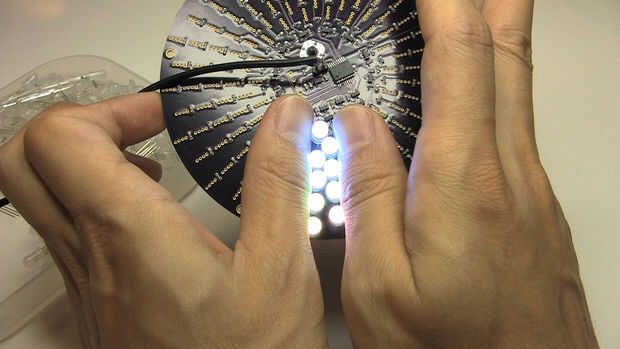

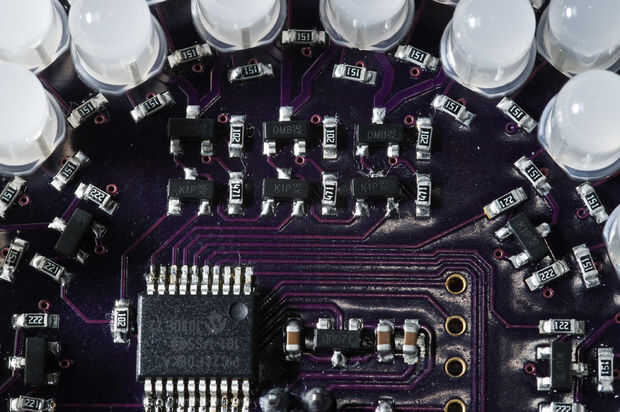

Paso 4: Inspeccione y programa
Después de asegurarse de que todo es bueno, es hora de programar el microcontrolador PIC. Esta parte se describe en el paso 10 de Instructable original. Sin embargo estos son los puntos:
- Conecte la fuente de alimentación 5V - no puede suministrar la alimentación del programador, ya hará hincapié en el regulador de tensión a bordo.

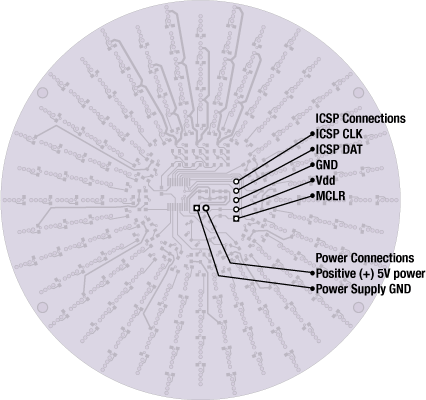

- Consulte la tabla para las asignaciones de pines.
- no se utiliza el pin 6 del conector ICSP (LVP). Utilice sólo pin 1-5.

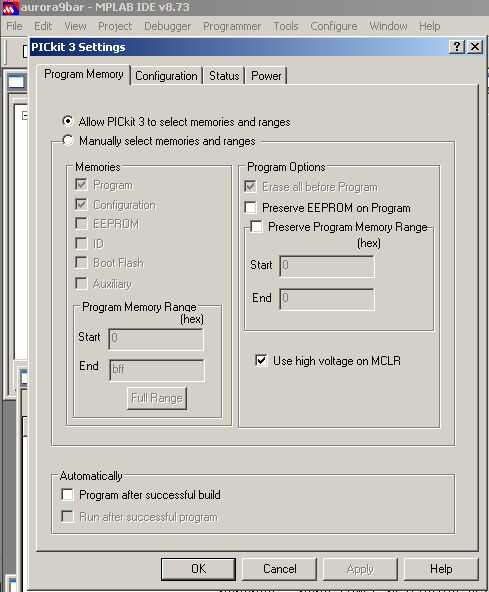

- Usted necesita utilizar el modo de "programación alta tensión", para escribir todos los bits de configuración necesarios para Aurora 9 x 18. Encontrará esta opción en IDE, en el menú "Programador" -> "Configuración". En la pestaña de "Memoria de programa", ver "Tensión alta uso en MCLR".

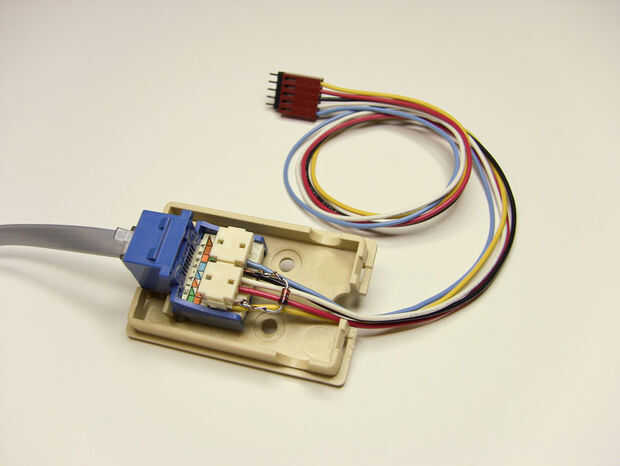

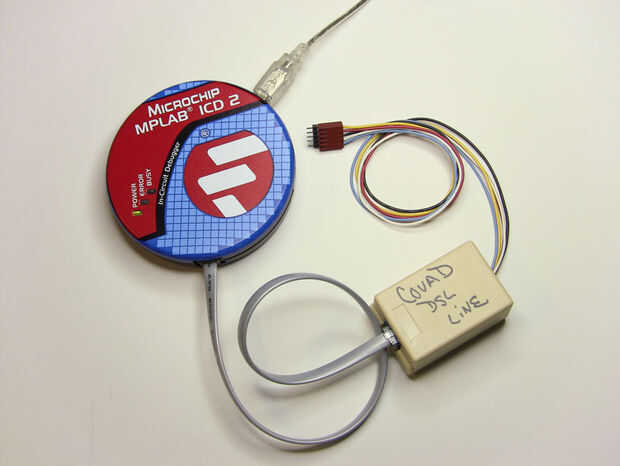

- Si está usando más viejos programadores que salida superior de 9V al programa (como el ICD 2), por favor añadir un circuito de límite de voltaje para proteger el PIC24F utilizado. Ver la foto con mi comentario.
- PICKit 2 y 3 están bien sin modificaciones.
Descargar el archivo HEX y programar el PIC.
Si usted recibe lo siguiente:
"Las siguientes regiones de memoria no se pudieron programar correctamente:
Memoria de configuración
Dirección: 00f8000c esperado valor: 0000007a recibidas valor: 000000fa
Error de programación"
entonces no está utilizando modo de programación de alto voltaje. Por favor verifique la configuración (vea la pantalla de disparo) y vuelva a intentarlo.
