Kit de Arduino LED Matrix (7 / 14 paso)

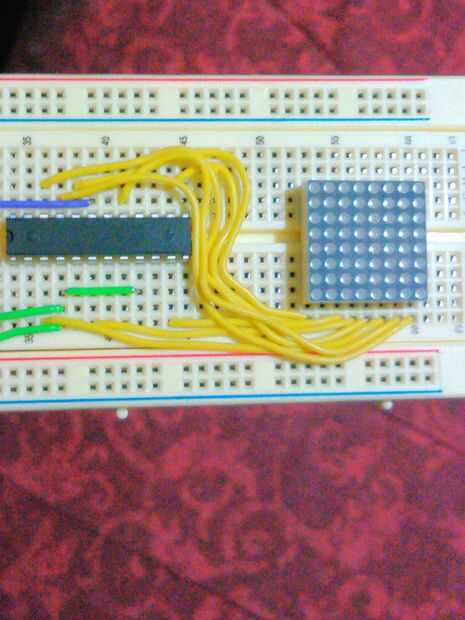

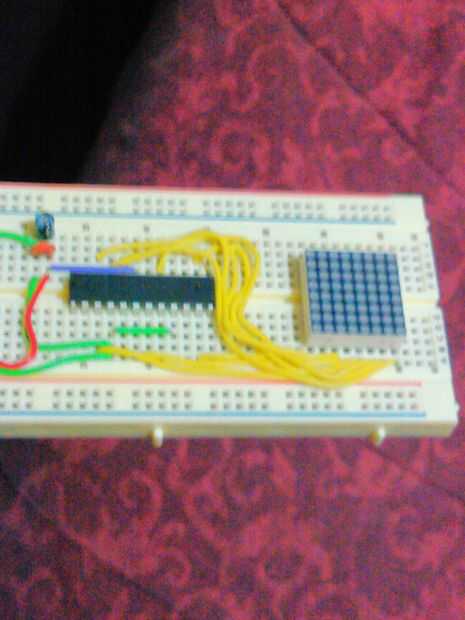

Paso 7: Cableado de la parte inferior de la matriz de LED 8 x 8

Para el cableado de la parte inferior de la matriz de LED 8 x 8, pernos de 1-8; izquierda a derecha, I´m con un cable amarillo y revisar cuidadosamente las conexiones en el diagrama de project´s. Entonces Recuerde 8 x 8 LED Matrix´s pines 1,2,3, 4, 5, 6, 7 y 8 se conectarán respectivamente a los pines de MAX7219´s 20, 14, 11, 6, 22, 3, 16 y 21.
