Kit de Arduino LED Matrix (8 / 14 paso)

Paso 8: Conexión de la parte superior de la matriz de LED 8 x 8

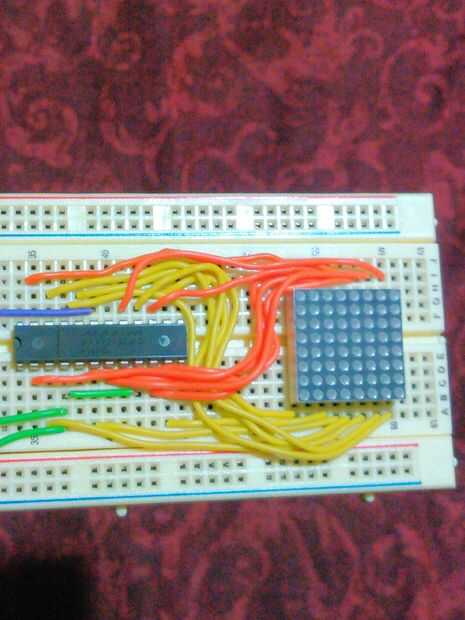

Para el cableado de la parte superior de la matriz de LED 8 x 8, pernos de 9-16; derecha a izquierda, I´m usando el cable naranja y revisar cuidadosamente las conexiones en el diagrama de project´s. Entonces Recuerde 8 x 8 LED Matrix´s pines 9, 10, 11, 12, 13, 14, 15 y 16 se conectarán respectivamente a los pines de MAX7219´s 17, 7, 10, 23, 2, 15, 5 y 8.
