Kit de Arduino pantalla alfanumérica: Tutorial de montaje (1 / 6 paso)

Paso 1: El kit contenido

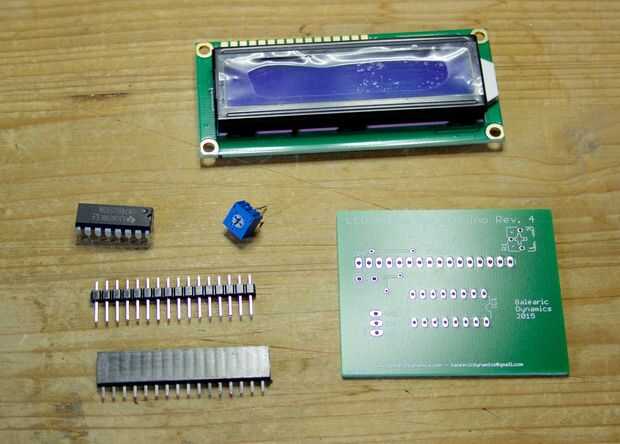

Si usted ha comprado el kit de la caja han encontrado los siguientes componentes:

  • No 1 barbero
  • No 1 16 x 2 pantalla retroiluminada
  • No 1 CI 74HC595
  • Array de pines macho no 1 16 x 1
  • Array de pines hembra no 1 16 x 1

Si usted ha comprado sólo la placa PCB desnuda debe proporcionar los componentes mencionados por ti mismo, además de algunos varios colores de los cables (en este Instructable hemos utilizado cables de diámetro 0,8 mm)

Herramientas

Para montar la pantalla de LCD alfanumérica para Arduino necesita seguro un Arduino y un ordenador para programar el tablero (son estas herramientas? :)) Entonces usted necesita también una soldadura y - mejor - una tercera mano como usted puede ver en las imágenes.

¿Listo para comenzar? OK, voltea la página!
