Paso 2: El barbero y el arreglo de la perno

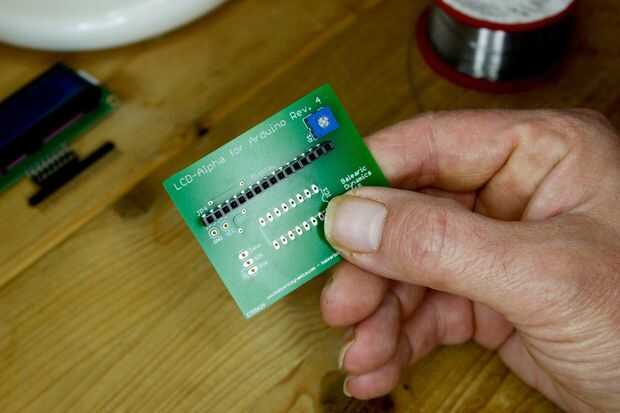

Lo primero que soldar en el tablero son el barbero y el arreglo de la perno.
Sugiero para la soldadura del condensador de ajuste como el primer componente: atención a la soldadura del condensador de ajuste muy cerca de la superficie de la PCB. Esto le dará la mejor estabilidad a cualquier esfuerzo mecánico.
No se que hacer: no suelde el trimmer dejando espacio entre el componente y la tarjeta y luego presionando para eliminar el espacio. Es la mejor forma de romper los pernos cuchillas muy pronto.

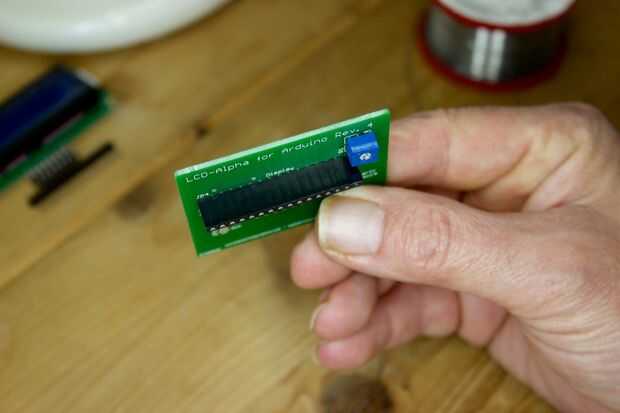

La matriz de pino hembra 16 x 1 es el soporte para la pantalla LCD. Como se puede ver en el video introductorio y en el video tutorial al final de este instructable puede adoptar varias formas diferentes de conectar el LCD a la tarjeta pero la forma más compacta y fiable, he experimentado que es conectar la serie de dos pines proporcionado (macho y hembra) juntos sin cables planos.

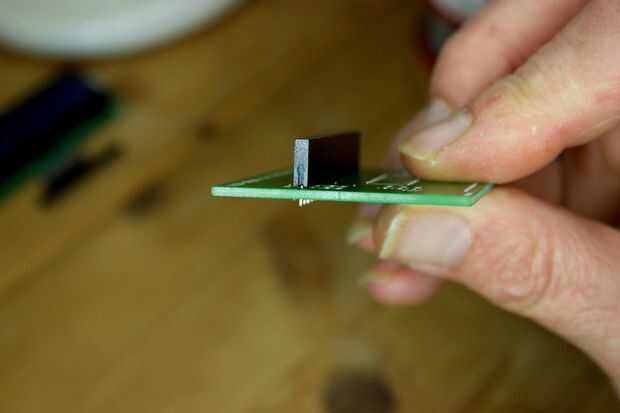

Prestar atención a: Poner su atención a la superficie del perno femenino de la matriz perfectamente vertical respecto de la PCB de la soldadura. Esto otorgará la estabilidad perfecta y correcta orientación de la pantalla LCD cuando se enchufa en el tablero. Las imágenes de este paso subrayan este aspecto.
TIP: después de insertar la matriz pin hembra en el perno solo soldadura de PCB en uno de los lados. Luego verifique la orientación correcta y eventualmente ajustarla antes de proceder a realizar la soldadura.

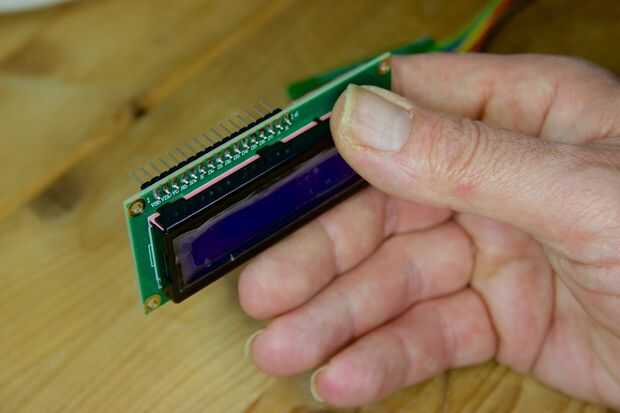

Sobre la matriz de pines del LCD

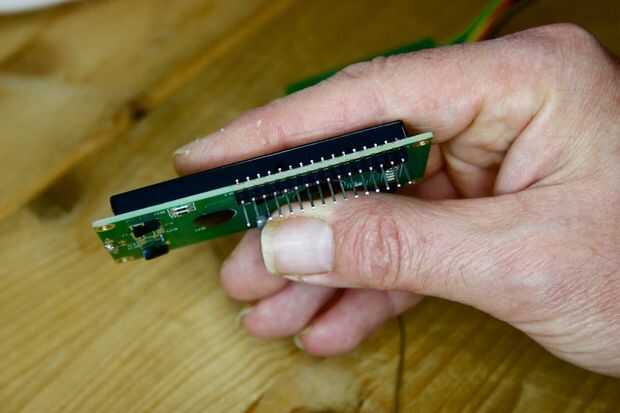

Para la soldadura de la matriz LCD pin, de hecho es un componente independiente que va a ser conectado a la tarjeta más adelante, siga las mismas instrucciones explicadas para el arreglo de la perno masculino de PCB
