Kit de barco solar:: KidWind proyecto (4 / 6 paso)

Paso 4: Preparación de la cubierta, motor y transmision

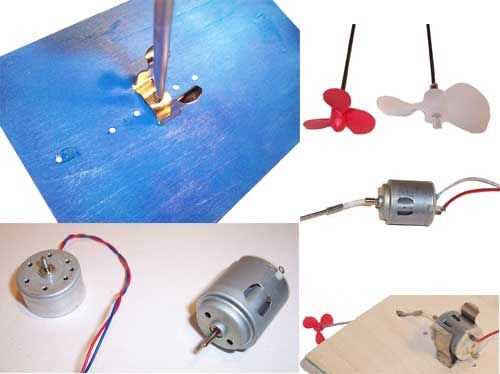

1. ahora corte el material para la cubierta (madera contrachapada, o algo ligero y fácil de la punción, pero lo suficientemente durable para durar) en una forma que quepa en el casco. Luego perfore unos agujeros en la cubierta como se muestra en la imagen de abajo. Luego corte una raja en la parte trasera de la cubierta donde pasarán su eje de transmisión.

2. Busque en la cubierta de madera contrachapada y los orificios perforados. Los agujeros se utilizan para asegurar el clip de motor a la cubierta. Usted puede conectar su montaje del motor en cualquiera de estos puntos excepto la ranura en la parte trasera de la cubierta. Lugar su casco de espuma debajo de la cubierta de madera contrachapada, asegurándola con una o dos tiras de cinta de doble cara. Asegúrese de que la ranura en la parte posterior de la cubierta es libre porque su eje de transmisión debe deslizarse a través de este orificio para el agua!

Nota: Puede omitir el corte de orificio (excepto la ranura en el borde de la cubierta) caliente pegar el clip de motor a la cubierta. Si usted hace esto, ignore el paso 3. Si decides caliente pegamento de montaje del motor y quiero poner un timón en la parte inferior del casco, usted tendrá que encontrar una manera diferente para fijar el timón en el casco, ya que no habrá fin tornillo sobresalga de la parte inferior.

3. usando el tornillo, coloque el clip motor a cualquiera de los orificios de montaje creado. Si se puede, conducir el tornillo directamente a través del casco, por lo que sobresale de la parte inferior. Esto puede servir como el montaje del timón. Como atornillar el motor del clip, el clip apriete y cambiar de forma. Prueba su motor en el clip como ajuste para asegurarse de que encaje bien. Si no encaja, deslice un papel u otro material dentro para que sea cómodo.

4. Presione 1" pedazo de tubo de goma en el eje del motor DC. No empuje el tubo de goma hasta el final de la transmisión, o puede arrastrar el motor y reducir la velocidad.

Nota: Si no puede encontrar la tubería de 1/8" diámetro, tratar de encontrar un material que se conecta con el eje del motor y el eje de transmisión que adjuntará a la hélice. Tendrá que ser capaz de doblar y girar alrededor con el motor mientras está sobre todo en su lugar.

5. encontrar un material para hacer un propulsor y adjuntarlo a su eje 4" de acero. Usted puede buscar google para una variedad de pequeños propulsores.

6. Deslice el otro lado de la transmisión a través de la ranura en la parte posterior de la bandeja (Asegúrese de que su hélice está mirando hacia abajo en el agua). Introducir el eje con la hélice en el tubo de goma que se ha unido al motor. Se necesita empuje y gire un poco, pero es importante que se trata de una conexión firme.

7. el motor en el clip del clip y comprobar que se ajusta bien. Si está demasiado floja, puede girar el tornillo para ajustar el clip. Si está demasiado apretado y no se ajusta el motor, aflojar el tornillo.
