Kit de batería electrónico (5 / 8 paso)

Paso 5: Cableado de las almohadillas

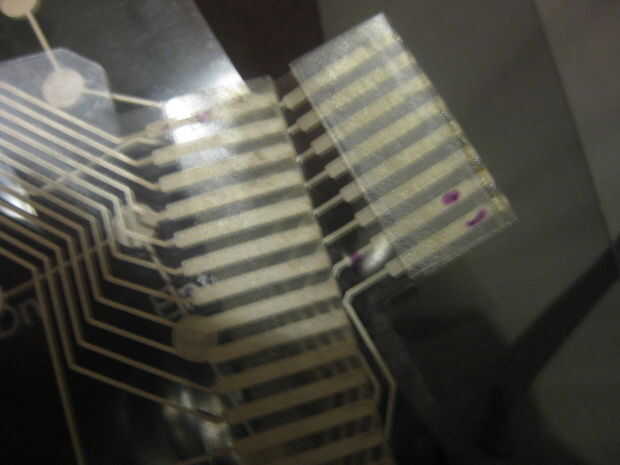

En el teclado hojas allí son una variedad de círculos y líneas. Estos son todos conductores y trabajo en el mismo principal como a las almohadillas (cuando los dos círculos se tocan mediante el divisor de plástico, se hace un circuito) mirar en el borde de las hojas, y cada uno tendrá un cable de cinta en el extremo.

Debemos de seleccionar algunas claves que se corresponden a las teclas. He elegido 1 y q porque ellos fueron los primeros que vi, y comparten un conductor común, que significa que tendremos un trabajo más fácil hacer las cosas para el controlador.

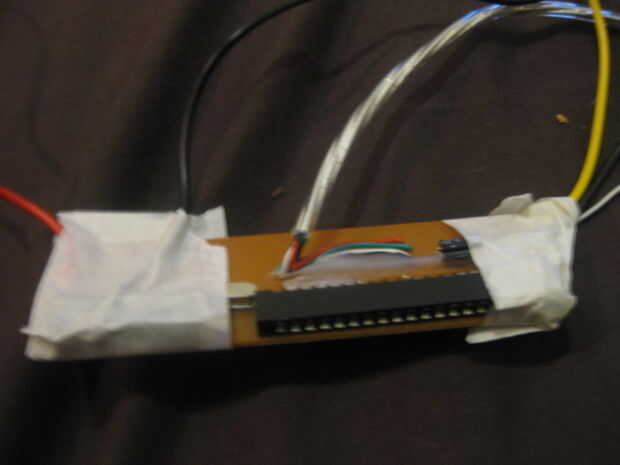

Una vez haya seleccionado las teclas, siga la línea de esas teclas hasta llegar al extremo del cable de cinta, en el controlador se encuentra un enchufe para el cable de cinta, quite esto y soldar a la placa o el empujón al cable en el enchufe para evitar que los cables sólo toquen uno 'cojín' dentro de la toma.

Repita para cada tecla y la otra hoja.
