Kit de bricolaje para Bluetooth Motion Sensor, Arduino, BluTule. (2 / 5 paso)

Paso 2: Conectar todo junto

Conecte todos los materiales recibidos de la siguiente manera.

Usted necesitará el divisor de tensión para conectar JY-MCU RX al TX del Arduino. Usé una resistencias de 3 x 10 KOhm. Puede utilizar cualquier combinación de resistencias como llegar 3.3 voltios a RX de JY-MCU módulo.

• Conectar toma de tierra de JY-MCU a masa de Arduino.
• Conecte la salida de 5V de Arduino a Vcc de JY-MCU.
• Conecte JY-MCU TX al RX del Arduino. Conecte mediante divisor de tensión JY-MCU de RX a TX del Arduino.
• Conectar toma de tierra de divisor de tensión a tierra de Arduino.Not utilizando la divisor de tensión dará como resultado dañar el módulo.

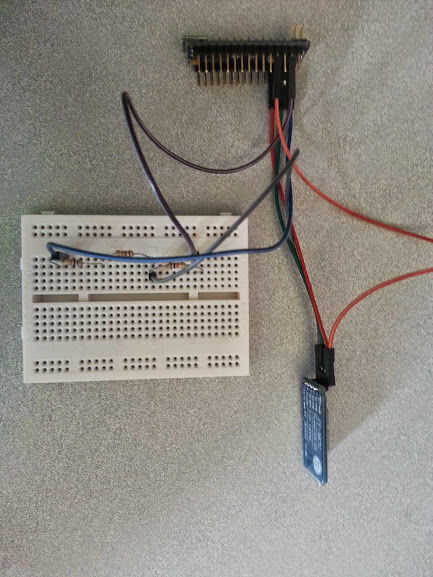

Haber conectado arduino y módulo bluetooth juntos. Debe tener algo que se ve así.

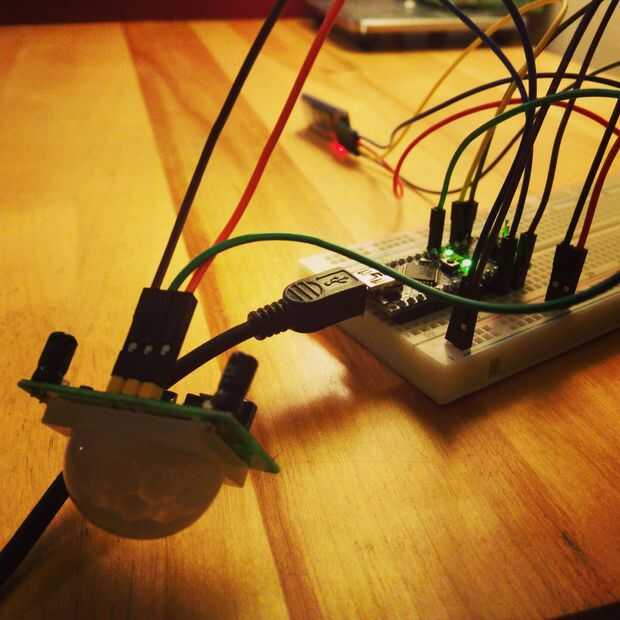

Ahora usted necesita conectar el sensor de movimiento para el módulo.

• Conectarse a tierra del sensor de masa de Arduino.
• Conectar 5V a 5V de Arduino.
• Conectar el tercer pin del sensor D2, (pin 5 en el Arduino Nano).
