Paso 1: Determinar el Pin Cable

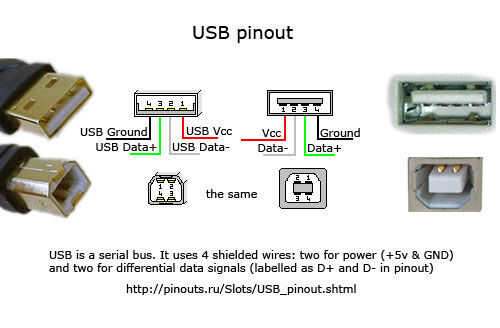

Lo primero que hice fue disecar el cable común de Nabi JR para determinar cómo fue conectado. Un extremo es un conector USB estándar. El otro es un conector propietario de Nabi. Primero quité la parte USB para verificar la codificación de color. Viento siendo estándar USB codificación de color, negro, rojo, verde y blanco. Luego hice lo mismo en el otro extremo del cable. La parte USB es un lado del conector del dos caras. El cable rojo entra en contacto con los tres primeros pines en su lado. La tierra entra en contacto con los dos primeros por su lado y el caso jack metal. El verde y el blanco de alambre cada hilo de un solo contacto, pero realmente no necesita preocuparse acerca de los dos.
Sí, rompí el negro y el verde apagado tratando de conseguir aparte.
En la foto, el cableado terminó siendo así, de abajo hacia arriba en la foto:
- Tierra negra---
- no hay conexión
- verde---USB de datos +
- blanco---datos de USB-
- rojo---V +
