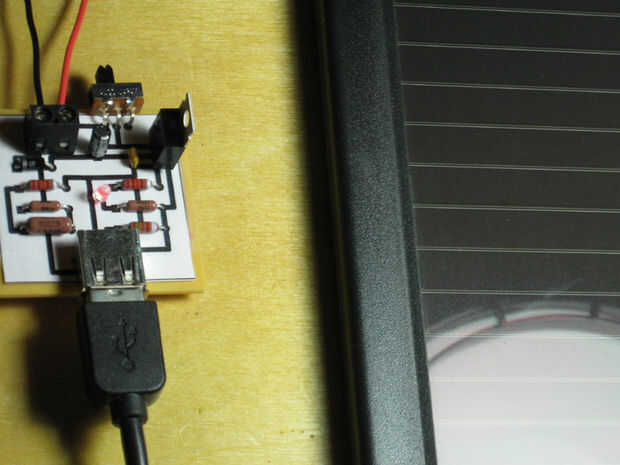

Paso 10: conclusión
Nota: Sincronizar es importante tener en cuenta que la entrada de cualquier voltaje encima de 12V requerirá un calor en el regulador de voltaje. Incluso con única entrada de 9V con una salida 700mA mido 180 grados desde el regulador. Si va a montar esto en una lata de la menta del cuerpo de la lata ser utilizado como la sincronización de calor.

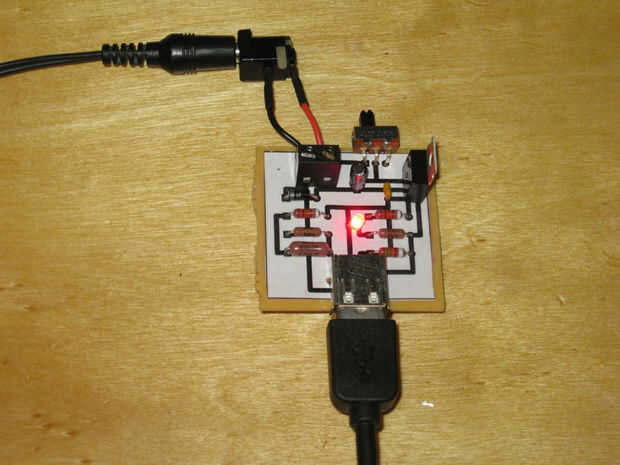

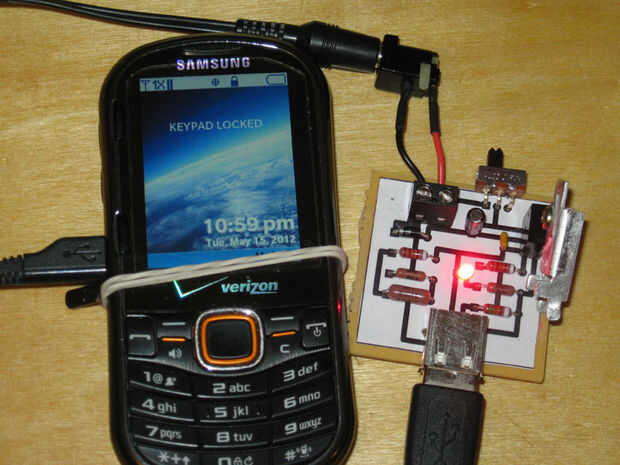

Nota: Cuando se conecta una fuente de poder ser consciente de las polaridades como conectarlo. Si tiene la polaridad invertida nada va a pasar por el diodo de protección. Así que si tienes todo conectado y no se enciende el circuito entonces los cables alrededor del tirón e intente nuevamente. Recuerde que el borne de tornillo hacia el exterior de la Junta es la tierra y el uno hacia el centro del tablero es positivo. Puede que desee marcar las polaridades en su tabla.

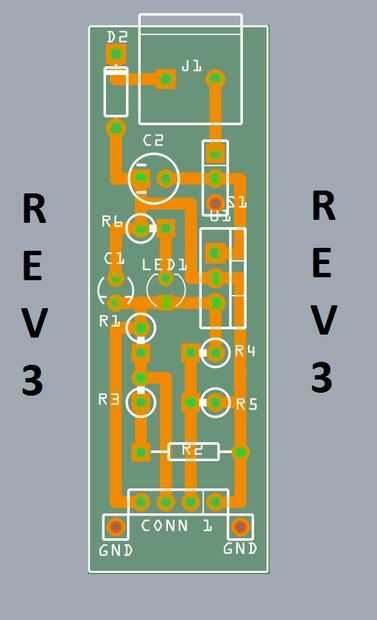

Como se mencionó anteriormente este es el diseño de Rev 2 y futuras revisiones se encuentran en las obras. Yo puedo explorar un par más opciones de diseño antes de pasar a algunas de las otras ideas que tengo en mente para futuras revisiones. He incluido revisión 3 de la disposición del PWB abajo. Pone la fuente de alimentación dentro de las dimensiones típicas de una unidad USB. El diseño del tablero es de 19 mm X 56 mm.
Planes para futuras revisiones:
- Capacidad de usar voltajes AC y DC
- Eliminar la necesidad de preocuparse acerca de la polaridad de la fuente de energía se utiliza.
- Los reguladores duales o cambio en los reguladores para permitir hasta 2A al conector USB para satisfacer las necesidades de energía del iPad
- Capacidad para alternar entre 1A y 2A de corriente disponible para mayor eficiencia.
- Posibilidad de tener un solo PCB que es capaz para otra versión del kit de la escala. (es decir, 1 conector USB con 1A salida, 2 o 3 conectores USB con 2A)
Los dos primeros se pueden resolver cambiando un componente hacia fuera. Sólo es cuestión de encontrar la mejor opción para mis necesidades. Aquí es lo que una futura revisión esquemática puede parecer cuando estoy lista para implementar todos los cambios mencionados. Gracias a nuestros amigos de Upverter.com a actualizar el esquema a continuación como se realizan cambios en él.
Sí soy consciente de que un par de 7805 en paralelo no puede ser la mejor solución para lograr hasta 2A de corriente disponible. Por no mencionar la cantidad total de calor que se generará por tanto los reguladores de salida 1A. Se están estudiando otras opciones.
