Kit de fuente de poder USB universal (1 / 10 paso)

Paso 1: Consideraciones de diseño

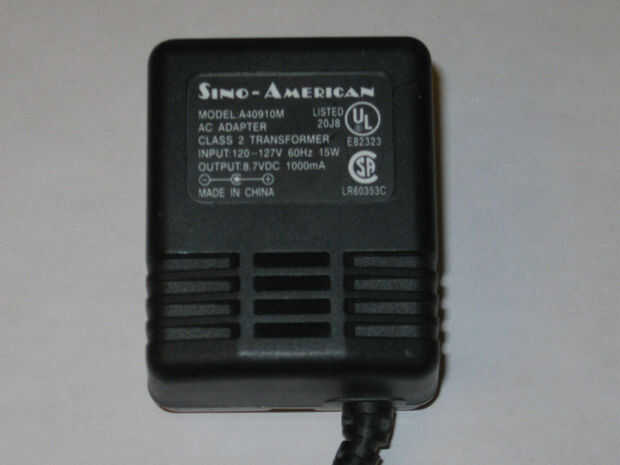

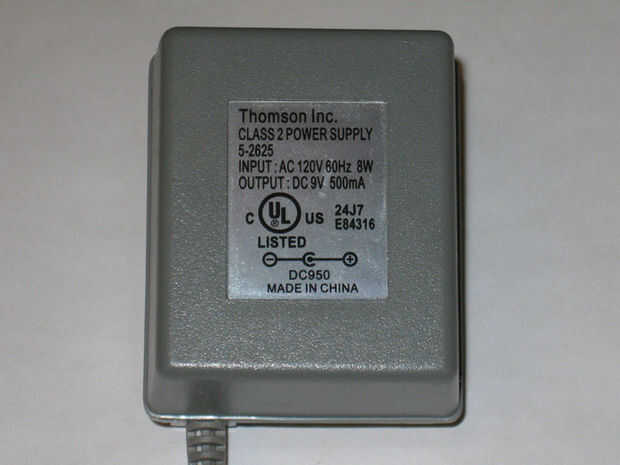

Muchas verrugas de pared no de salida un voltaje utilizado utilizado por la mayoría de hackers y creadores de proyectos allí. Para que puedan ser relativamente inútiles en la mayoría de los casos. La mayoría de la electrónica normalmente utiliza 5v, 9v o 12v. Pero el mundo está lleno de extraños adaptadores que utilizan voltajes como 8.5v, 10v, 15v y así sucesivamente. Sin dejar de mencionar que hay que tener cuidado acerca de muchos de los adaptadores. Mientras que pueden indicar un voltaje en la etiqueta hay salida real podría ser mayor, incluso bajo una carga. Lo que molesta en algunos proyectos. Si usted tiene algunos de los paneles solares puede variar la tensión de salida durante todo el día y dependiendo de condiciones climáticas. Muchas de las baterías recargables que tengo ahí son de viejos ordenadores portátiles. Todavía puede sostener una carga, pero los acumuladores están clasificados en cualquier lugar entre 12v y 18v. Con esto en mente que tenía que considerar qué especificaciones quería para este circuito. Aquí está lo que se me ocurrió.

1. Gama de voltaje de entrada entre 8V y 35V 500 mA o mayor
2. Capaces de aceptar entrada de voltaje de muchas fuentes diferentes (es decir, las baterías, verrugas de pared, paneles solares, ect.)
3. Apoyar la especificación USB para la alimentación de dispositivos (5V a +-500mA)
4. Pequeño factor de forma por lo que fácilmente podría ser había utilizado en cualquier lugar.
5. Capacidad para activar y (costuras simple pero ha olvidado agregar un interruptor de encendido a proyectos en el pasado, no de una manera muy verde para hacer las cosas)

Obviamente necesitamos un regulador de voltaje que puede tomar el voltaje de entrada y reducir a 5v que es necesario. Opté por usar el LM7805 porque es un regulador muy común y barato. Puede tomar cualquier tensión entre 5v 7.5v y 35v y salidas a hasta 1. (La hoja de datos en la parte dice que el mínimo es de 7.5V pero he utilizado como 6V y todavía tiene una salida de 5V).

Para permitir el uso de diferentes conectores de entrada posible considerado al típico DC jack, pero decidió al final un conjunto de tornillo terminales sería mejor. Así que había que incluir un diodo de protección en caso de gente conectada hay fuente de alimentación hacia atrás.

Era capaz de conseguir el diseño de PCB hasta un 1.5" x1.5" factor de forma. Pequeño bastante para caber dentro de un Altoids Smalls lata como usted colocar el regulador electrolítico del condensador y el voltaje plano.

En muchos de los teléfonos inteligentes y reproductores de MP3 el aparato no comienza la carga o utilizar la energía del USB a menos que está recibiendo un voltaje pequeño en los datos + y datos - líneas. Estos dispositivos, como todos los iPods de Apple y los teléfonos, busca 2V en el D + y 2.7V alrededor en las líneas de D. Así que divisores del voltaje son necesarios para dar cabida a esto. Como se verá en el esquema de R1, R2 y R3 están alimentando la línea D. He encontrado los mejores valores de resistencia de este, donde 22K ohmios de R1 y un total de 26K entre R2 y R3. Dos resistencias se necesitan aquí porque 26K resistencias de Ohm son difíciles de conseguir. Entonces tenemos un 22k Ohm y 15 K ohmios alimentación D +. Otros valores de resistencia pueden utilizarse como el resultado final es cerca de 2V en D + y 2.7V a D-. He usado este arreglo en proyectos anteriores y funciona por lo que yo me quedo con él por ahora. Ohmios de resistencia valores menores de 10K he probado y no funcionan. Así que si usted decide ir con un divisor de tensión diferente configuración hacen que los valores son más entonces 10 K ohmios.

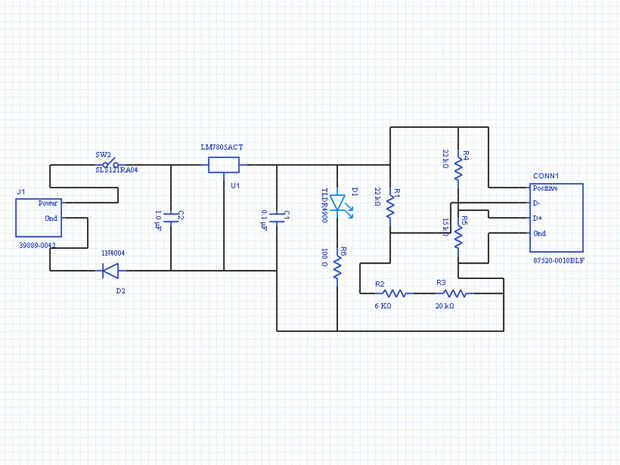

Aquí es la Rev 1 esquema gracias a Upverter.com:
