Paso 2: Lista de piezas

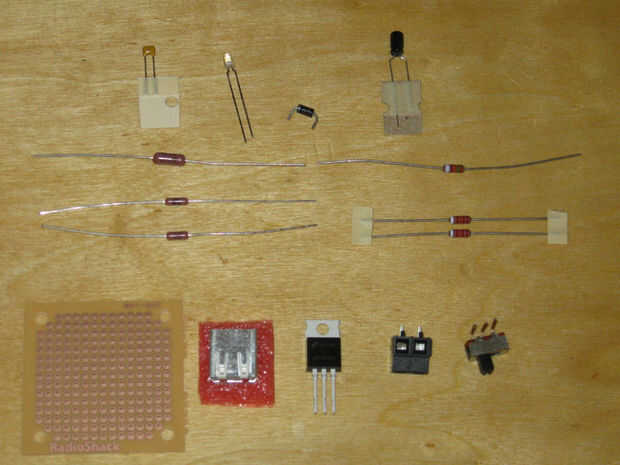

Lista de partes:
- 1 x 15 k ohm resistor $0,07
- 1 x 100 ohm resistencia $0,07
- 2 x 22K ohm resistor $0,07
- 1 x 6 k ohm resistor $0,13
- 1 x 20 k ohm resistor $0,07
- Interruptor de 1 deslizante de x SPST $1,37
- 1 x fijada del bloque de Terminal $0,54
- 1 x USB tipo a conector $0,52
- 1 x 0.1 uF Capacitor de cerámica de múltiples capas $0,16
- 1 x 1.0 uF Capacitor electrolítico de aluminio $0,32
- 1 x 5mm LED rojo $0,59
- 1 x LM7805 de voltaje regulador $0,50
- 1 x 1N4004 diodo $0,09
- PCB o protoboard ($2,19 para un protoboard 2 en Radio Shack)
Costo total en partes es menos entonces $7 antes de añade el costo del envío. Lo que lo convierte en el más versátil y asequible fuente de alimentación USB usted puede encontrar. Su pequeño tamaño le permite ser una mochila ligera para cualquier 8v o batería más grande el paquete en una batería de vida extendida para tus dispositivos móviles. También le permite hacer uso de casi cualquier sería inútil fuente tienes ahí.
Si pasas otro $5 puede obtener una agradable poco x AA portapilas 8 y 9V Cerriense el conector y tienen un buena 9V power pack para cualquier dispositivo USB. Entonces tienes la opción de usar las baterías regulares de AA o pilas AA recargables.
