Kit de fuente de poder USB universal (3 / 10 paso)

Paso 3: Diseño.

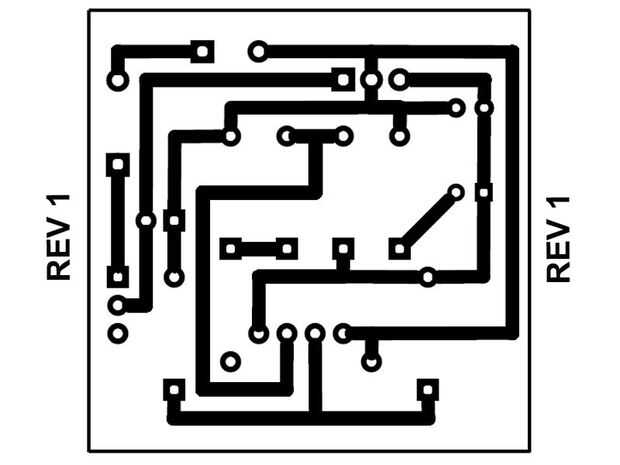

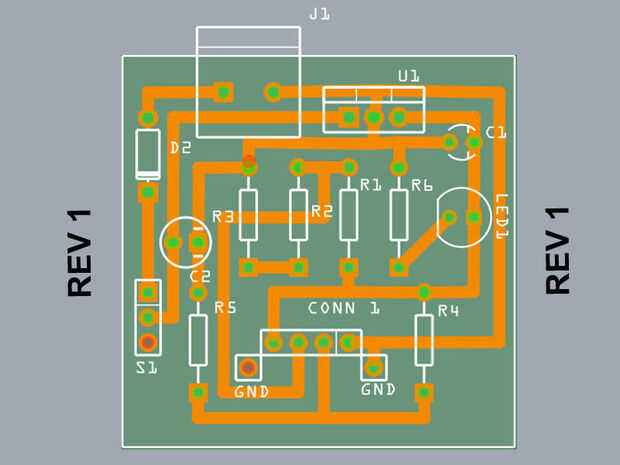

La parte más difícil de todo esto no era crear el esquema y decidir qué partes nos. El reto estaba en todo, trazar en un PCB. Esto se complica aún más por la necesidad de crear un diseño de PCB cara solo por lo que cualquier persona podría construir esto en un tablero perforado / peg board / breadboard (por el bien de este istructable te lo llamamos un protoboard). Si hubiera hecho un dos PCB cara enrutamiento entonces los rastros no sería un problema en un circuito tan básico como esta. Al final yo jugaba con un par de revisiones a los diseños de los componentes antes de instalarse en Rev 2. Rev 1 fue presentado en lo que parecía ser, la forma más sencilla pude poner y ejecutar los rastros. Con poca consideración de cómo el usuario va a interactuar con el tablero. En Rev 2 he decidido es necesario centrarse más en cómo el usuario se maneje así que concentré el arreglo de la parte sobre la colocación de elementos claves como el bloque de terminales, conector USB y poder cambiar. También pensé que sería más agradable que el indicador LED en el centro de la Junta.

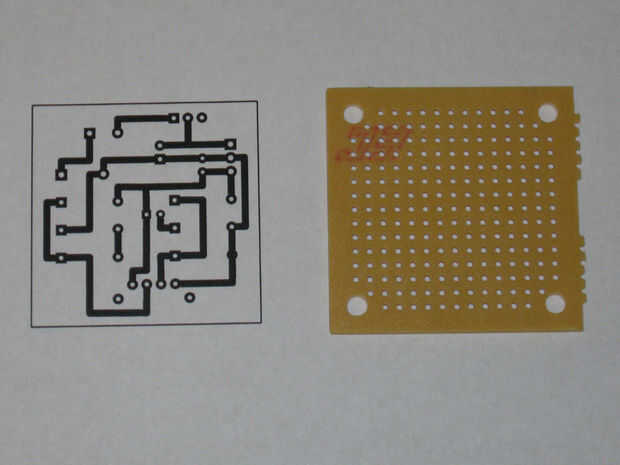

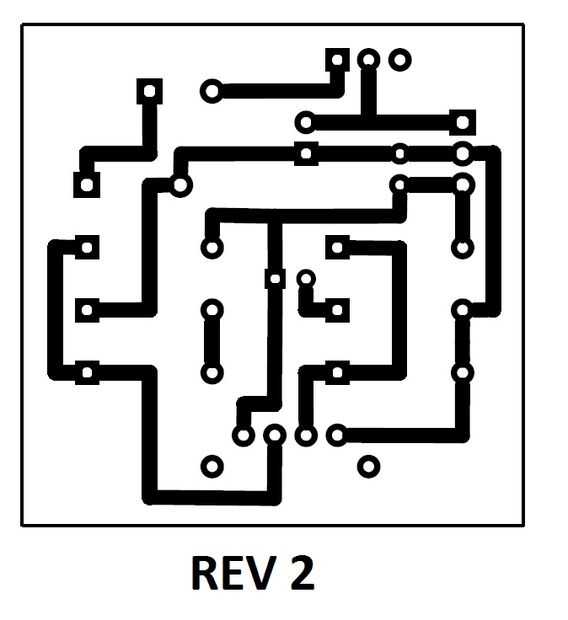

Con un diseño de tablero en mente he incluido un archivo PDF de diseño de PCB Rev 2 sin el relleno de cobre. Recogí un Doble Mini tablero tablero de Radio Shack para aproximadamente $2,19. Esta placa es sólo ligeramente más grande entonces mi diseño de PCB. Lo mejor de todas las líneas de diseño de PCB hasta la rejilla de la placa. Así que usted podrá imprimir el PDF de la disposición del PWB abajo y superposición en el protoboard.

Ahora a hacer las cosas a la pieza.

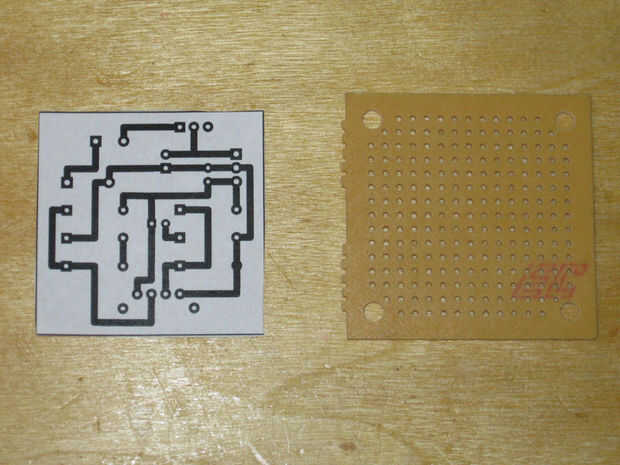

Una vez que imprimas el diseño cortado a medida y cinta adhesiva en el lado del tablero sin almohadillas de cobre. Alinee la parte inferior derecha de la disposición con la parte inferior derecha del tablero. Sostener el tablero y el diseño a la luz para que pueda ver a través del papel donde los agujeros son y con todo alineado. Para asegurar que los orificios de todos uno de los componentes y utilizar para perforar todos los agujeros del componente hacia fuera. Si las cosas no son absolutamente coincidentes entonces hacer ajustes según sea necesario.

La mayor parte usted podrá soldar los componentes entre sí similar a la disposición del PWB pero allí ser algunos tramos donde tienes que hacer ajustes. Llegaremos a eso en los próximos pasos. Te rompo la Asamblea en varios pasos para ayudar a asegurar que llegar todo enchufado en los lugares correctos y soldado juntos.

He incluido los archivos PCB Rev 2 abajo en archivos Gerber, PDF y CAD águila extendidos si quieres probar tu propio tablero de la aguafuerte. También he incluido un archivo Fritzing de la REV 1 que tiene un diseño de placa de prototipos simples si desea al prototipo antes de poner todo en una placa PCB o peg.  El acabado es sólo 40 mm x 40 mm. Como se puede ver allí es todavía un buen pedacito de espacio abierto en el tablero. Puede hacerse mucho más pequeño para la producción de PCB final. Considero que resistentes a las montada en el extremo para ayudar a reducir las cosas un poco más abajo. Pero no queremos hacer las cosas demasiado pequeño, de lo contrario se hace difícil para el aficionado a montar.  Espero poder conseguir dinero juntos y tienen un funcionamiento de producción pequeño de tableros hechos en un futuro cercano. Puedo pasar más de un par de revisiones antes de ocurra.
