Kit de fuente de poder USB universal (5 / 10 paso)

Paso 5: Colocar las resistencias

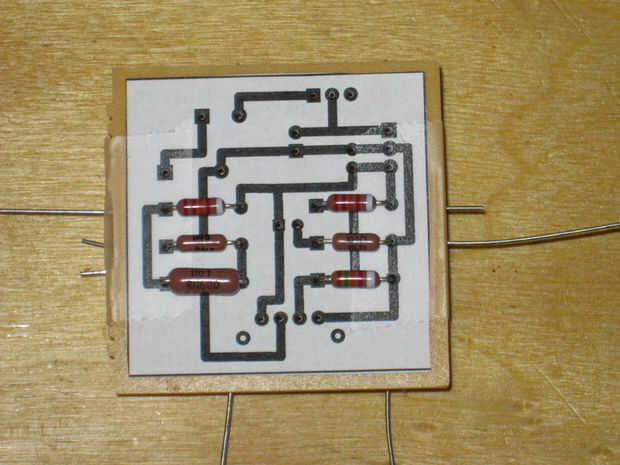

a iniciar en el lado izquierdo y trabajar nuestra forma a través y hacia abajo. Los plomos del resistor necesitan ser doblada en el borde de la resistencia para caber en los agujeros. Coloque las resistencias hay lugar designado refiriéndose al diagrama de referencia arriba según sea necesario. Las resistencias en el diagrama están claramente marcadas. Las resistencias que uno mismo están también marcado en una u otra forma. Los 22K y 15K utilizan los códigos de color del resistor. El resto han hay valores impresos en ellos.  Con la excepción de la 6 K que tiene un tamaño físico más grande entonces el resto, lo que es fácil escoger.

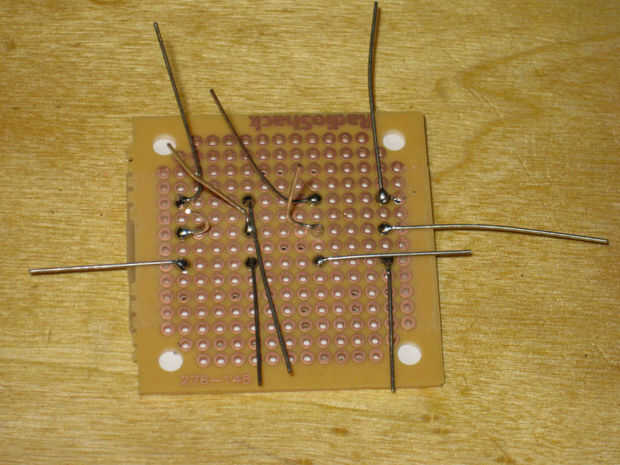

Doble los cables de las resistencias hacia fuera así que no caerá al girar el tablero soldar en su lugar. Cuando se trabaja con protoboard como esta me gusta utilizar los cables de los componentes para vincular a las trazas de un componente a otro. Para que flexión le conduce en la dirección de la componente más cercano se vinculará a es una buena idea.

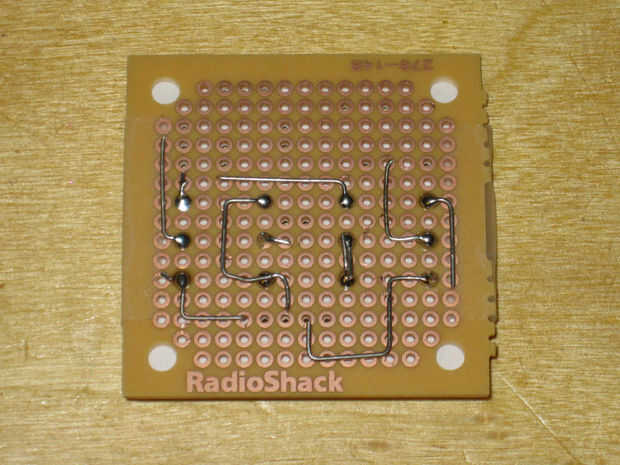

Con las resistencias en lugar voltee la placa y soldar en su lugar. No te preocupes de los extremos de los cables de soldadura abajo como huellas hasta que tengamos todos los componentes en su lugar. Pero seguir adelante y alicate para doblar alrededor de a donde tienen que ir y cortar cualquiera accede así su salida de la vía.
