Paso 2: metodología
Metodología

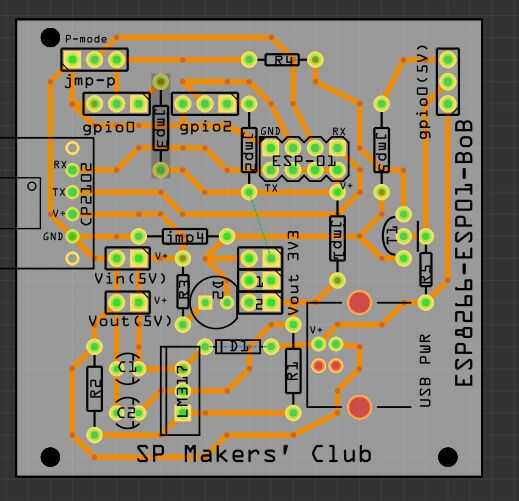

Los principios de diseño de IoT Kit de la máquina para ESP8266 (ESP-01) se enumeran en el siguiente. Kit de IoT del hacedor es un tablero del programador con el uso de CP2102 como el USB serial y también una placa de prototipos. Para cambiar entre el modo de programación y el modo de creación de prototipos se realiza con la ayuda de un puente. El PCB está diseñado como una sola capa PCB a propósito, bajar la barrera de entrada para que pueda ser reproducido fácilmente por cualquier máquina de fresado de PCB disponible en talleres, FabLabs o de espacios. Se coveniently rompe GPIO0 y GPIO2 para ESP8266 ESP-01. GPIO2 se utiliza para el dispositivo de entrada de 3c3, y GPIO0 se utiliza para el dispositivo de salida de 3v3. Por diseño, una salida de 5V está disponible en GPIO0, y esto se hace con transistor NPN adicional. Asumiendo que el prototipo y el código fuente se comporta de acuerdo a las especificaciones, entonces el ESP8266 ESP-01 puede dejarse como está en IoT Kit de la fábrica para ser desplegados sobre el terreno y recoger datos de interés. Fuente de alimentación a los prototipos construidos con ESP8266 ha sido un dolor de cabeza constante, especialmente desplegado al aire libre. IoT Kit de este fabricante deportes 3 posibles entradas para fuente de alimentación. primero los 5V desde el CP2102. este modo sólo se recomienda para la programación de la ESP8266, pero no para su implementación debido a la corriente requerida por ESP8266. A continuación, un pin de 2pin molex para la alimentación del adaptador de CC. El voltaje del adaptador DC varía de 5v a 12v, siempre y cuando sea dentro de las especificaciones del regulador de voltaje LM317. Por último, fuente de alimentación vía puerto USB B, esto abre una selección mucho más amplia que van desde los bancos de potencia hasta cargador de teléfono móvil. Un diodo es añadido al puerto USB B, debido a una experiencia de humo mágico de un cables USB mal alimentando a mi precioso. no hay méritos para adivinar donde lo cables orginated de. Aprender de la sabiduría colectiva de los amantes del ESP8266, la peculiaridad de ESP8266 GPIO0 de torneado alta durante el arranque es dirigida por el transistor PNP.
Utilice esta URL para descargar el archivo de gerber https://www.dropbox.com/s/hww0v930wmmmrzy/gerber...
