Paso 2: Descripción general técnica
Circuito

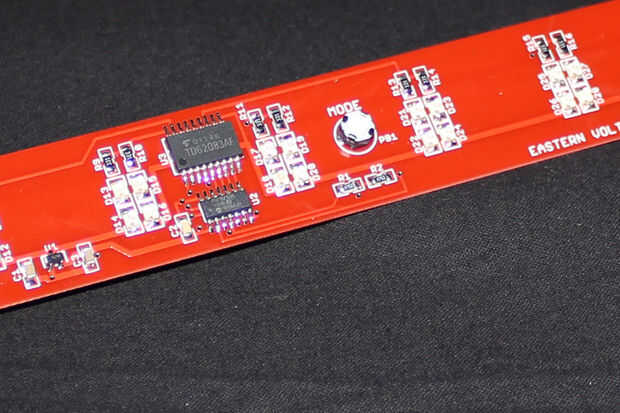

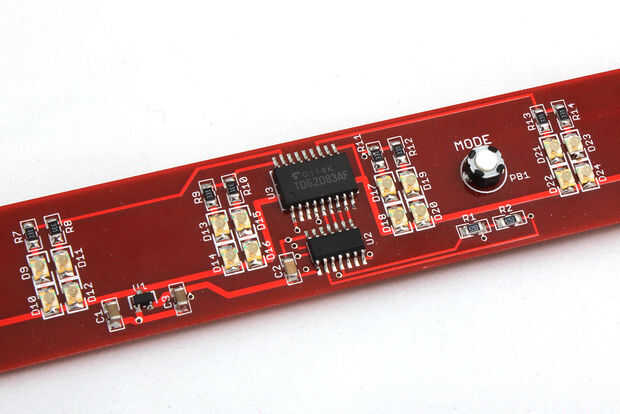

U1 es un regulador lineal 5V. Regula el voltaje de entrada (6-9) a 5VDC que es lo que se requiere para el microcontrolador PIC16F505. U2 es el PIC16F505 microcontrolador. Es un dispositivo flash programable. La parte posterior de las características de la placa PCB expuesto terminales de teclado para que el cliente puede utilizar para desarrollar su propio código para el secuenciador de LED. U3 es una alta corriente Darlington del conductor IC. La lógica de nivel salidas del PIC16F505 y canales de salida de corriente alta para cada uno de los segmentos de LED (8). Cada segmento del LED funciona a 9VDC con corriente dependiendo de resistencias de limitación actuales se utiliza de salida 30-60mA. R3-R18 son actual limitación resistencias que limitan la corriente a través de los LEDs. Corriente de LED típico es 5-15mA. Para este diseño particular, R18 R3 son resistencias de 330 ohmios.
Tablero del PWB

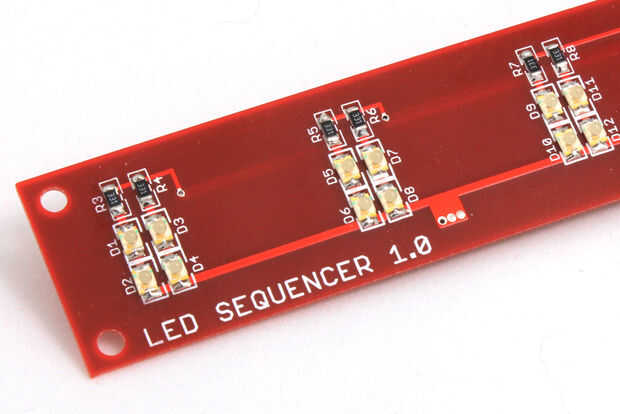

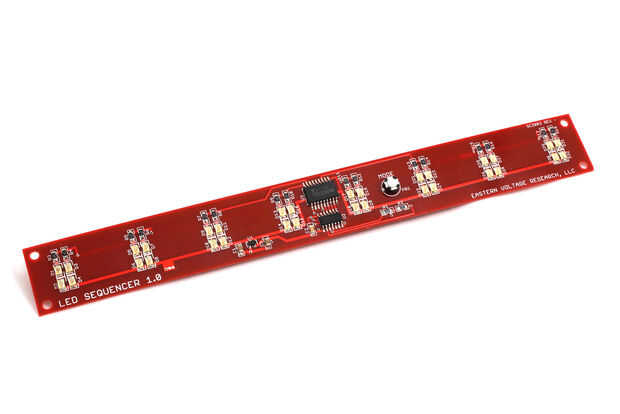

El tablero del PWB ha sido diseñado en un 0,031" FR4 substrato que es extremadamente flexible. Esto le permite ser fácilmente doblado y formado alrededor de superficies curvas, tales como una bicicleta casco pieza automóvil ligero o curvado.
Lista de piezas
- (2) resistencias 47k, 1206 (R1, R2)
- (16) resistencias 330 ohm, 1206 (R3-R18)
- (1) condensador 0.1uF, 1206, 50V (C3)
- (2) condensadores 1uF, 1206, 50V (C1, C2)
- (1) regulador lineal, 5V, SOT-23 (U1)
- (1) PIC16F505 (U2)
- (1) TD62083 Darlington Driver IC (U3)
- (32) LED, 3.2x2.4mm, rojo (D1-D32)
- (1) tablero del PWB, secuenciador Led 1.0
- Clip de la batería de 9V
- Batería de 9V
Código del microcontrolador
Usted puede descargar tanto el. HEX y. Código C para este secuenciador LED abajo. Sólo tenga en cuenta que no soy un buen programador por cualquier tramo de la imaginación. Yo estoy seguro que probablemente podría hacer mejoras en mi código de aquí y llegar a algo incluso mejor!
