Paso 2: La resistencia no es inútil!
Un enfoque organizado asegurará de no confusión. Aquí le damos la orden para conectar los componentes:

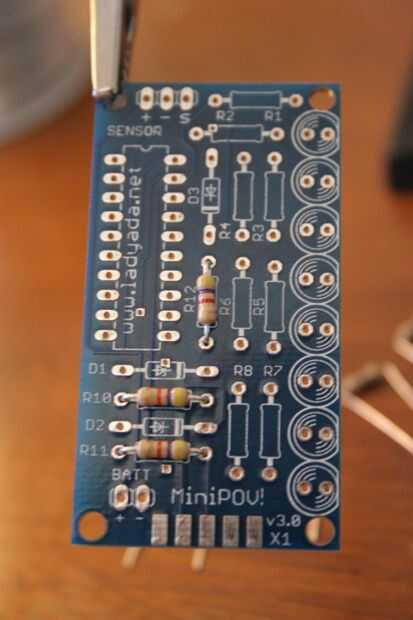

R10-12 (banda roja)
R1-9 (banda marrón)
D1-3 (cuerpo rojo)
Antes la mano fuera a las imágenes, aquí la idea básica:

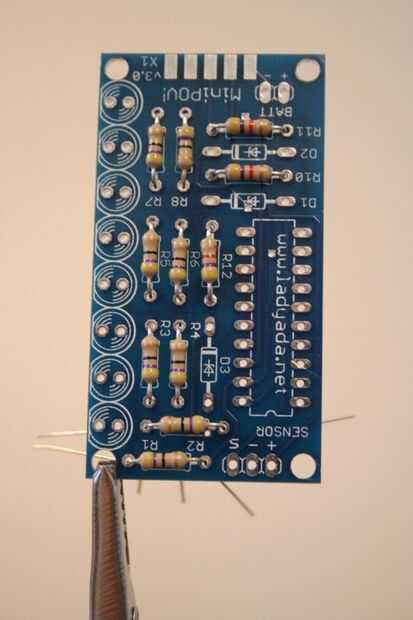

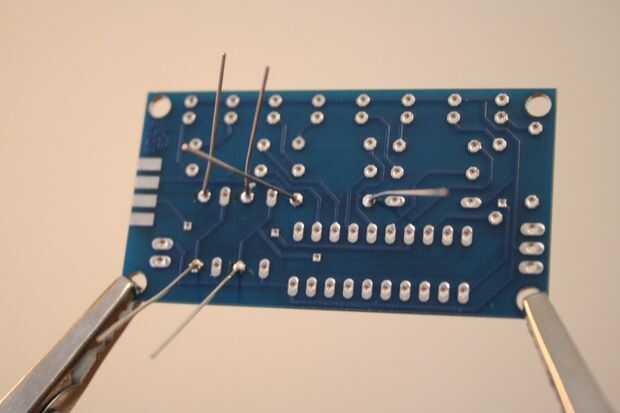

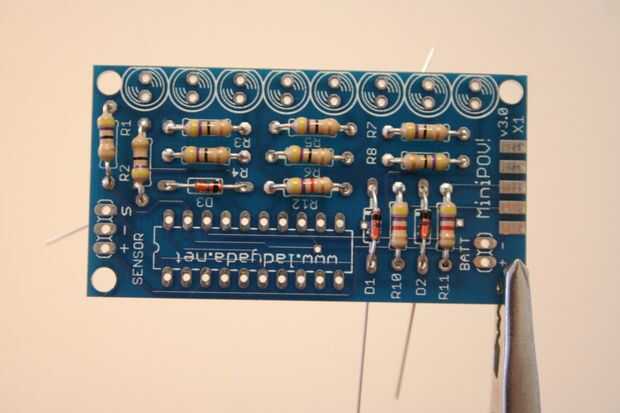

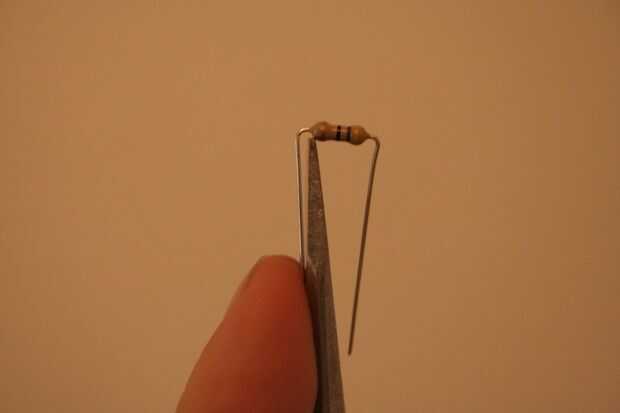

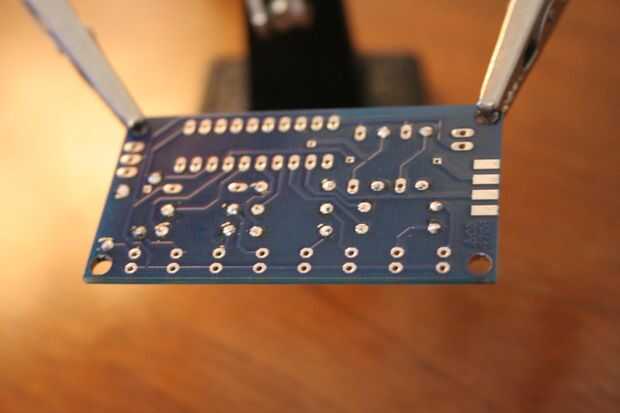

Poner el componente en el PCB en el lado con la escritura, las colas de la curva un poco, voltee la placa y soldar en su lugar. Luego cortar las colas en exceso al inicio. Siga las imágenes y mirar los comentarios.

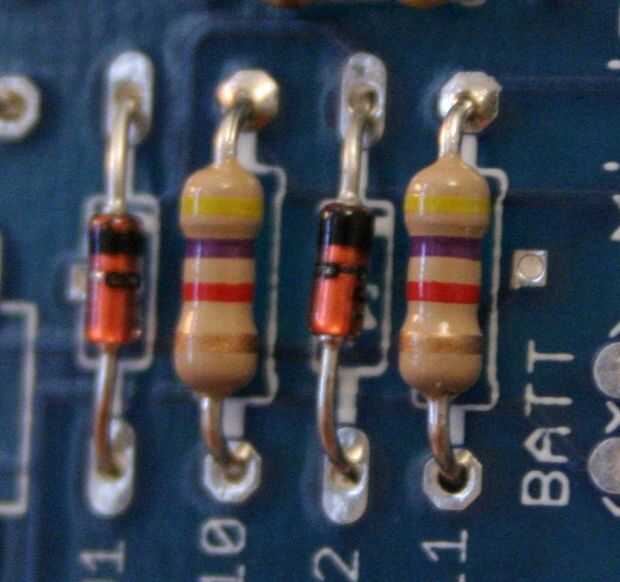

Tenga en cuenta que los diodos D1-3 necesitan colocado en una orientación específica. Alinee la banda de la PCB para la banda en el diodo. (Ver cuadros de ilustración).
