Paso 12: Conecte los cables de

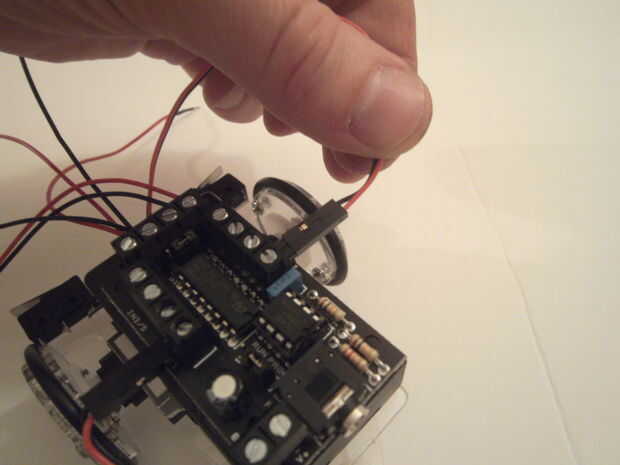

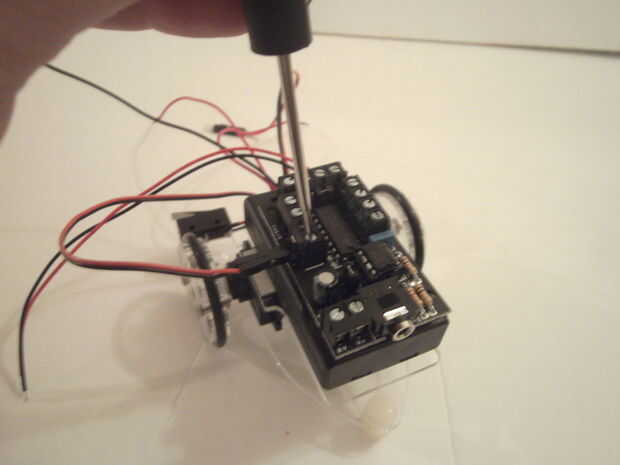

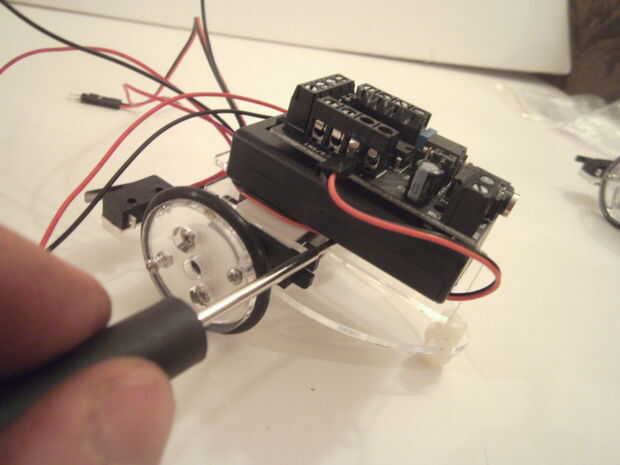

Encontrar los dos cables del motor izquierda y unirlos con los dos bloques de terminales en el lado izquierdo de la tarjeta motor de etiquetado como 0 y 1. Asegúrese de que tener los cables del motor correcta. El cable rojo debe colocarse en la parte trasera, a la terminal marcada 1. El cable negro se conecta a la terminal marcada 0. Utilice un pequeño destornillador plano para apretar los tornillos en las clavijas.

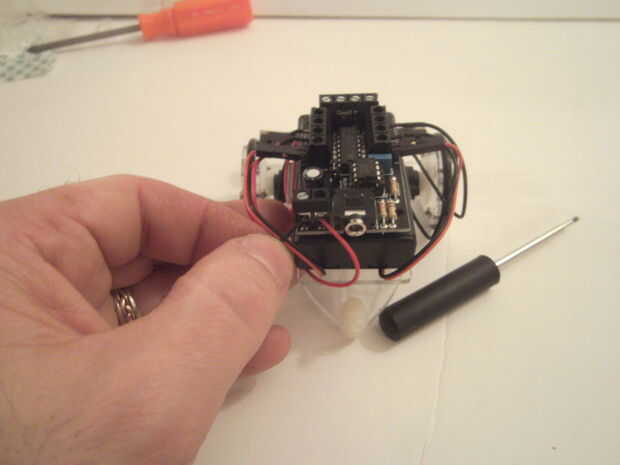

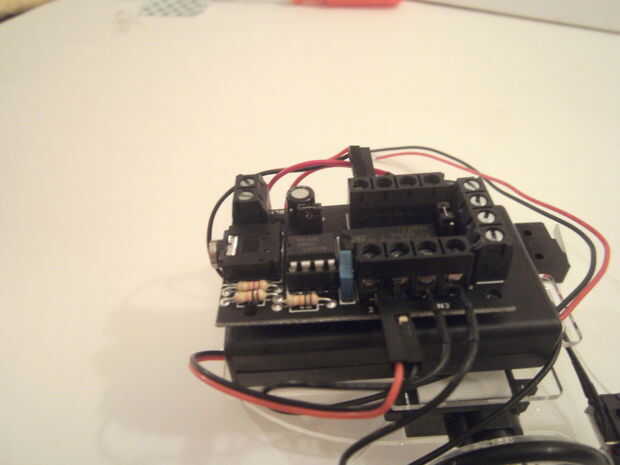

Me gusta con cuidado meta los cables fuera del camino, como se muestra en la tercera imagen.

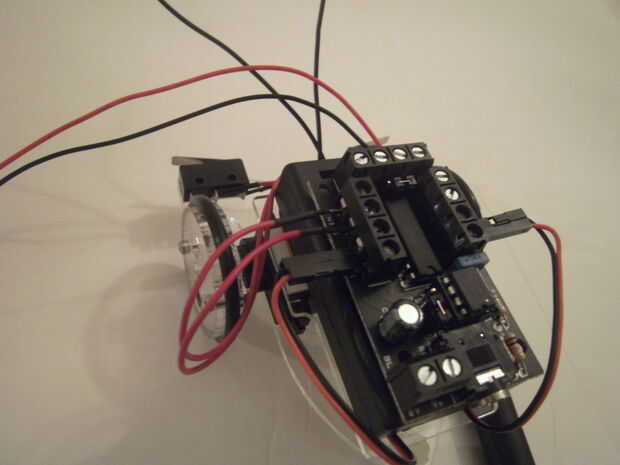

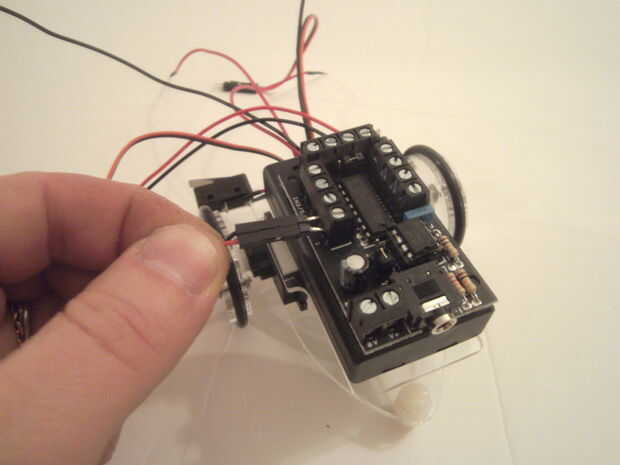

Conectar los cables del motor derecho en una manera similar, como se muestra en el cuadro a. El cable rojo debe estar en la parte trasera, conectado al terminal marcado 2. El cable negro del motor debe conectarse al terminal marcado 4.
Ahora toma los dos cables rojos del interruptor golpe izquierdo. Conecte a los dos terminales marcados IN3/5. No importa cual cable rojo va en cuál de los dos terminales.
A continuación tome los dos cables negros del interruptor golpe derecho. Conecte a los dos terminales marcados IN3. Una vez más, no importa cual cable negro va en cuál de los dos terminales.
A continuación, vamos a conectar la energía a la tarjeta de conductor del motor. En primer lugar, permítame recordarle una vez más para comprobar que el interruptor de la batería se establece en OFF. Este es el paso donde si haces esta mal, mal pueden pasar cosas, como arruinar tu cerebro robot agradable. Así que ten cuidado.
Con el interruptor de encendido con seguridad apagado, conecte el cable rojo de la batería al borne de tornillo en la parte trasera de la izquierda del tablero, marcado V +. Se trata de la conexión de energía positiva.
A continuación, tome el cable negro de la batería y fije el tornillo terminal 0V etiquetados. Este es el lado negativo de la alimentación, también conocido como tierra.
Nota: sé que estás tentado a encender su robot ahora mismo, pero espera a sólo un segundo y leer primero el siguiente paso.
