Kit Detector de error de FM (9 / 12 paso)

Paso 9: Coil(L1) y antena

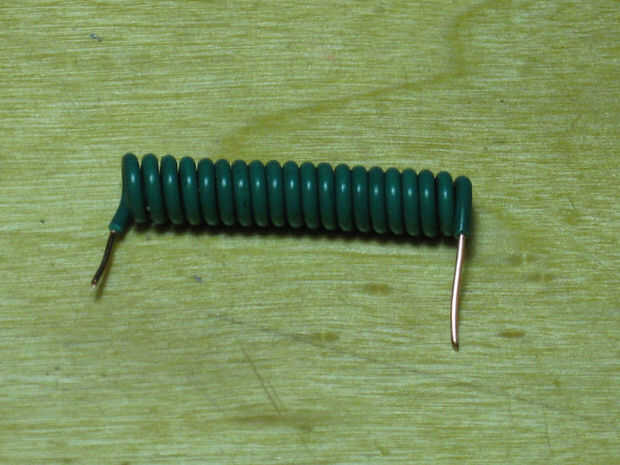

Ahora es el momento para hacer la bobina L1. Para esto que se necesita 355mm (1' 2") de 20/22 AWG venden alambre de cobre y un objeto de 3mm de diámetro como el cartucho de tinta de un bolígrafo desechable. No quiero utilizar cable trenzado ya que no mantienen su forma, así. Dejando 5mm o 6mm de alambre fuera de la final y comienzo hacer 20 vueltas alrededor del cartucho de tinta. Mantener las vueltas apretadas. Puedes utilizar unos toques de pegamento caliente para ayudar a unir la bobina. Cuando el hecho tira los extremos de la bobina y coloque en el tablero. Usted puede notar que la bobina acabada es en cualquier lugar de 40mm a 50mm de largo. Dependiendo de cuan crespo mantiene las bobinas. Esto es mucho más largo y el tamaño indicado en la imagen de referencia y diseño. Pero eso está bien ya que hay suficiente espacio en ese lado derecho del tablero. Por lo que la bobina se puede colocar en cualquier lugar a lo largo de ese lado. Ser consciente de lo que rastros deben ser soldado a qué extremo de la bobina.

La antena es un simple trozo de alambre largo 100mm.

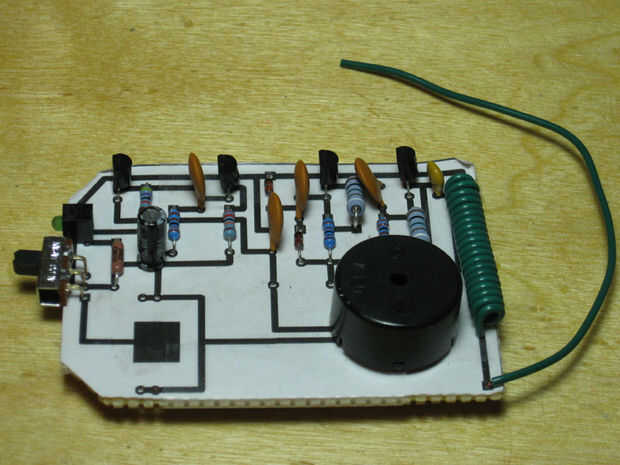

Colocar la antena y la bobina y soldarlos según sea necesario.
