Kit Detector de error de FM (2 / 12 paso)

Paso 2: Lista de piezas

Nota: se adjunta una lista de piezas completas a esta página. Lista de la parte de fabricación, número de parte, enlace a Mouser.com, cantidad y precio (a partir de la publicación de este Instructable).

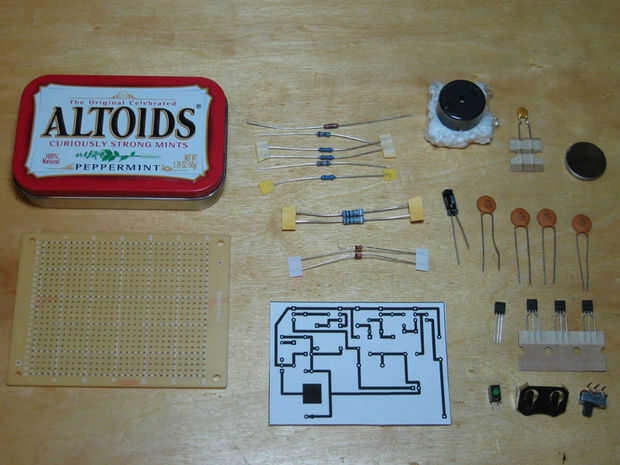

Lista de partes:

  • 1 Deslice el x SPST interruptor $1,37
  • 4 x .022uF de cerámica del disco condensador $0,16
  • 1 x altavoz piezoeléctrico $1,30
  • 2 x 1N4148 diodo $0,08
  • 3 x Transistor Bipolar de NPN BC547 $0,07
  • 1 x 47uF aluminio condensador electrolítico $0,12
  • K 2 x 3.3 Ohm Resistor $0,06
  • 1 x 470 pF condensador $0,07
  • 1 x Transistor Bipolar RF $0,27
  • 1 x LED del tablero indicador $0,38
  • 2 x 1 M Ohm Resistor $0,96
  • 1 x 220 K ohmios de resistencia $0,06
  • 1 moneda x celular batería titular $0,60
  • 1 x 47 K ohmios de resistencia $0,06
  • 1 x 32 Ohm Resistor $0,39
  • 1 x 2.2K Ohm Resistor $0,06
  • 1 x 10uH Inductor $0,18
  • 495mm (1' 7,5") de 20/22 AWG alambre sólido o alambre magnético
  • 1 x estilo de cuadrícula PC Board (tablero de clavija) $3,99
  • 1 lata de x Altoids
  • CR2032 Pila

Costo total en partes es menos $12 antes del envío. Suponiendo que ya tienes el cable y Altoids lata en mano.
