Kit Detector de error de FM (5 / 12 paso)

Paso 5: condensadores

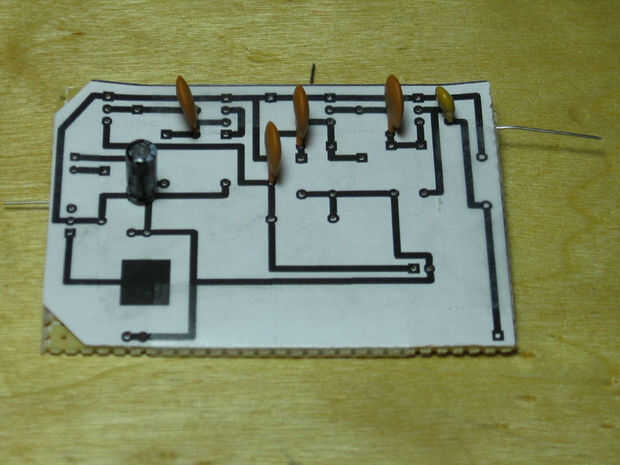

Ahora podemos empezar a juntar las piezas de esta cosa juntos. Mantenga siempre la placa orientada del mismo modo que la imagen de referencia por lo que podemos asegurar que los componentes se colocan correctamente. Vamos a empezar con algunos de los componentes más pequeños primero. En este caso comenzaremos con los condensadores. Asegúrese de utilizar la imagen de referencia anterior para ayudar a guiarle en donde colocar cada componente.

Preste atención a la polaridad del condensador electrolítico (C1). La raya de plata por el lado de la lata es el lado negativo, (su también el lado con el cable más corto) y debe estar en el lado izquierdo. Se necesita enderezar completamente las puntas para que se adapte correctamente en el tablero.

Uso de la imagen de referencia anterior permite echar un vistazo a los condensadores C2 - C6. Los condensadores se pueden no ser claramente marcados pero hay paquetes serán. Los condensadores son las siguientes:

• C2-C5 =.022 uF
• C6 = 470 pF

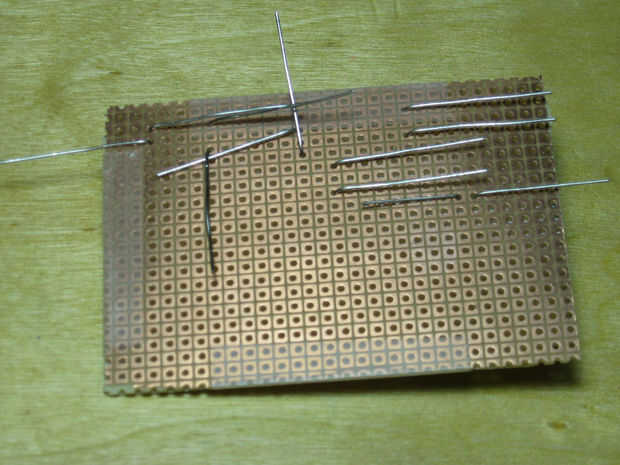

Coloque los condensadores en las áreas designadas allí y doblar las puntas hacia fuera para que no caer hacia fuera cuando usted vuelta la Junta a soldar en su lugar. Cuando se trabaja con pegboard como esta me gusta utilizar los cables de los componentes para vincular a las trazas de un componente a otro. Para que flexión le conduce en la dirección de la componente más cercano se vinculará a es una buena idea.

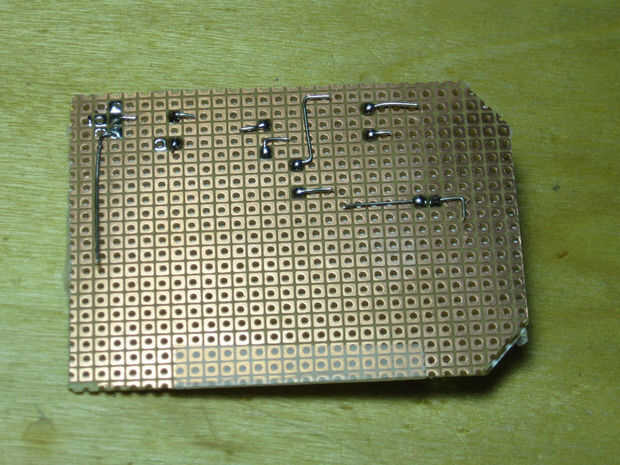

Con los condensadores en lugar dé vuelta el tablero y soldarlos en el lugar. No te preocupes de los extremos de los cables de soldadura abajo como huellas hasta que tengamos todos los componentes en su lugar. Pero seguir adelante y alicate para doblar alrededor de a donde tienen que ir y cortar cualquiera accede así su salida de la vía.
