Paso 7: Transistores, LED y diodos

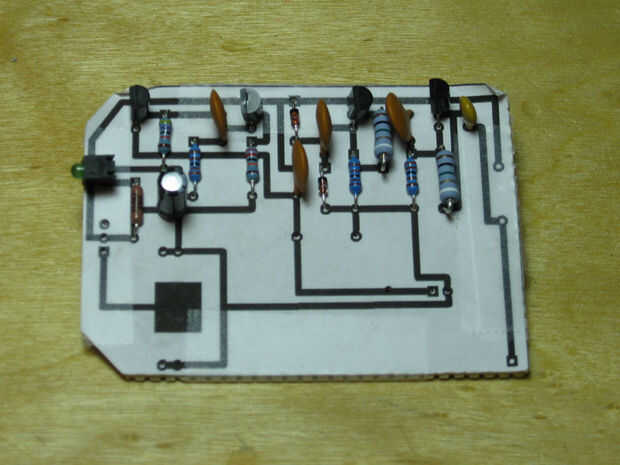

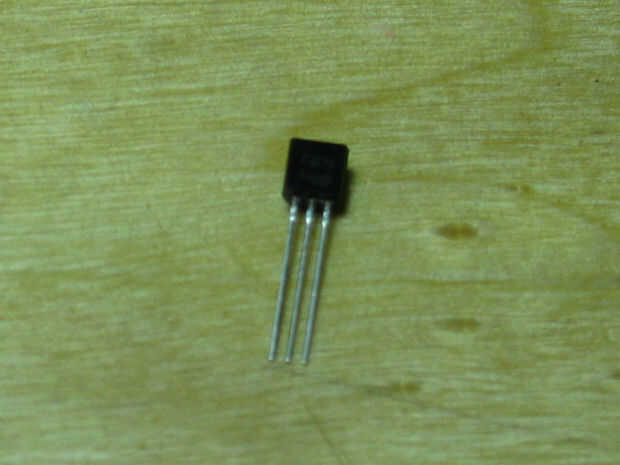

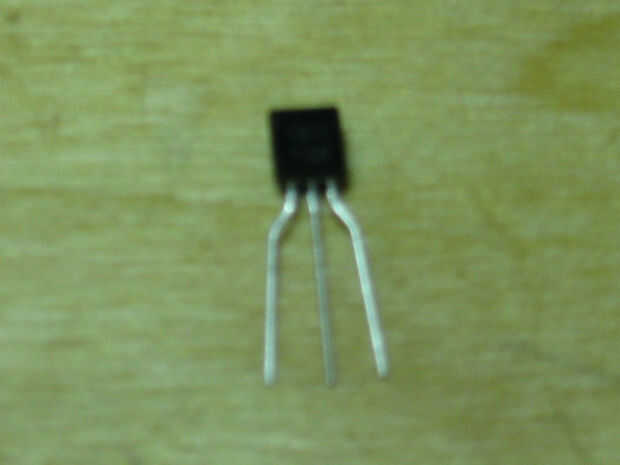

Asegúrese de que se orientan correctamente los transistores. Revise la imagen de referencia y el lado plano de los transistores mirando a la izquierda del tablero. Esto alinea los transistores por lo que el emisor está en la parte superior, la Base está en el centro y el colector es en la parte inferior. Q4 es el transistor C1674 y los conductores tendrán que doblarse hacia fuera para la Junta. Los transistores BC547 ir a Q1 a Q4.
Con el LED y diodos es importante prestar atención a que el plomo es el ánodo y cual es el cátodo. En el LED, un cable es más largo y el otro indicando el ánodo. Por lo que su plazo de ejecución corto es el cátodo y debe estar en la parte inferior de la Junta. Cátodo del diodo se indica con una línea blanca alrededor de uno de los extremos de la misma. Esa línea debería estar colocado en la parte superior de la Junta.
Como antes de doblar el plomo hacia fuera un poco en la dirección tienen que ir. Voltee la placa y soldar los cables en su lugar. Después contornee los cables y ajuste según sea necesario.
