Paso 3: Paso 3: diseño y maqueta
Decidí primero crear un mock de cartón. Si está usando una caja de diverso tamaño, que recomiendo hacer una versión cartón primero ya que le ayudará a probar diferentes diseños de cajas de almacenamiento, tablero y tablero para encontrar el diseño más eficiente.
El caso del pelícano es profundo así que decidí hacer dos niveles, el nivel inferior para el almacenamiento de componentes y un nivel superior de la placa Arduino y breadboard(s). Dos niveles que aunque plantean un problema. Para acceder a las partes, tendría que quitar la parte superior continuamente o cajas de componentes, flotando alrededor de mi cama. He decidido comprometer y deje el cuadro de las piezas grandes (la caja de reloj) por debajo y estantes en la tapa superior para sujetar las cajas de componentes mientras estaba trabajando en proyectos. El otro problema con dos niveles fue mantener el estante superior en su lugar cuando la caja estaba cerrada mientras que todavía maximiza el espacio utilizable dentro. Decidí usar los mensajes, en la parte inferior del interior de la caja e imanes para sujetar el estante superior a los postes. Si su caso es más grande, pero más fino, podría ser capaz de encajar todo en una sola planta. Con cartulina es facil y barato, para experimentar con diferentes configuraciones.

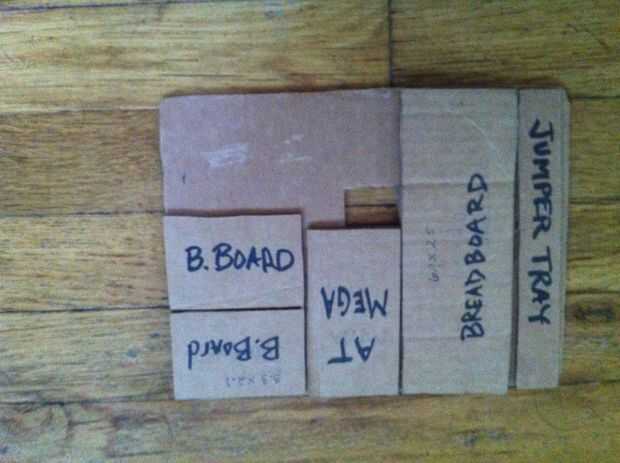

Cortar Mis plantillas de cartulina más grande que es necesario y luego recortada que encaje de manera que podía estar seguro de las medidas sería correcta y sugiero hacer lo mismo. Después de terminar el estante principal cartulina, experimenté con diferentes diseños de mis cajas de almacenaje y breadboards para ver qué disposición fue más eficiente.
Usted necesitará decidir qué placa de Arduino que vas a utilizar. Me decidí por el Arduino Mega para que tuvieran el máximo número de pines para trabajar con. También fui con la versión ADK porque estoy usando un tablet android para programar mi placa de Arduino y me interesa explorar también interactividad Arduino/Android en algún momento en el futuro. Su elección de Junta Directiva puede ser diferente.

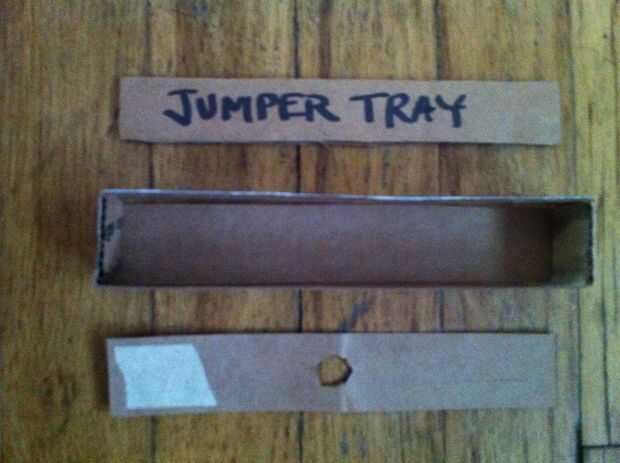

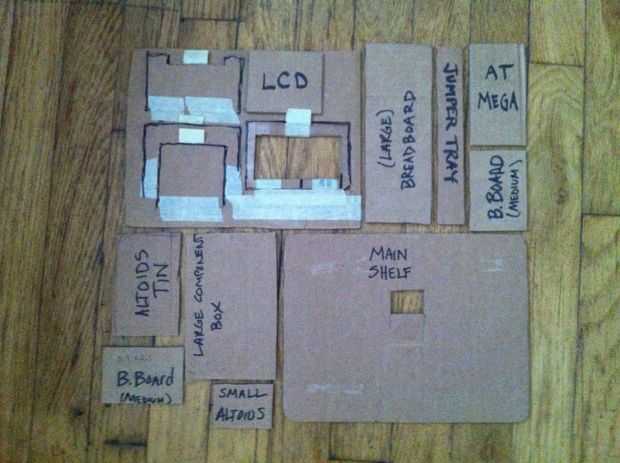

No pude encontrar una caja de largo flaca para los cables de conexión, así que decidí hacer mi propio. Otras partes que se requieren para la operación son una batería y algún tipo de pantalla. Me decidí por una batería de 9 voltios que vino en una caja con un interruptor y una pantalla, elegí el Adafruit TFT pantalla con tarjeta SD, montada sobre una placa de circuito. Usted puede utilizar cualquier pantalla que quieras, elegí la pantalla TFT porque era más pequeño y quería acceso a una tarjeta SD. Coloqué la caja de batería en el estante principal pero decidió montar la pantalla TFT en las estanterías que iba a colocar en el interior la tapa. Después de probar varios diseños distintos acabé con la caja de los cables de conexión, la caja de batería, la placa Arduino Mega y breadboards en el estante superior. La caja de almacenaje grande, 3 cajas de Altoids grandes y seis pequeñas latas de Altoids, que se montará encima de los botes más grandes, se sentarían en la parte inferior de la caja. Se unirá con el velcro, así que el se puede quitar fácilmente. Otra vez, este diseño funciona para el Pelican 1200. Si eres caso se pone hacia fuera en un nivel que no necesites estantes. O, si sus cajas de componente están más grandes o más pequeño eres estantes podrían ser más pequeños o más grandes. Experimentar con el diseño y tratar de maximizar su espacio para que mejor se adapte a los diferentes componentes y cajas de almacenamiento en su caso solicitada.
