Paso 7: Paso 7 - construcción continuada - estante principal

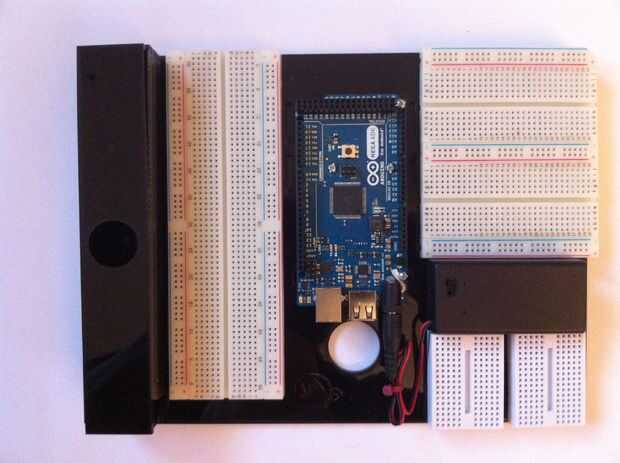

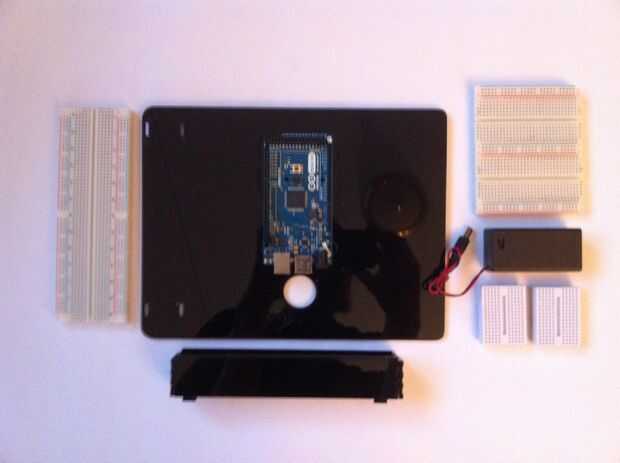

Ahora a poner la plataforma principal. Diseño la breadboards, placa Arduino, caja del cable puente y la batería de la caja y marcan los orificios de montaje de la tarjeta. Taladros en las marcas y Monte la placa mediante los tornillos de nylon, tuercas y separadores.

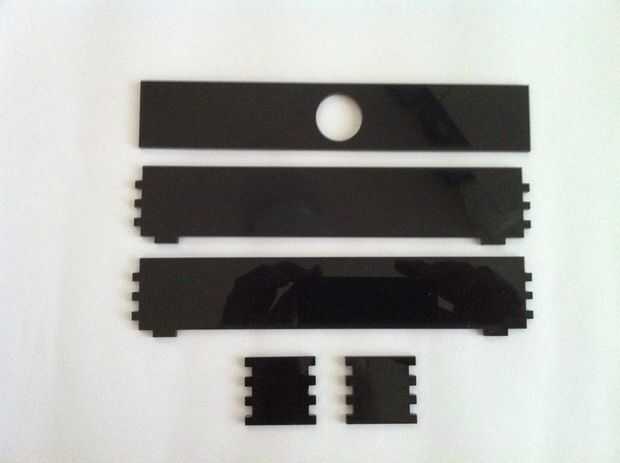

A continuación necesitamos armar la caja del cable puente. Usando el pegamento de acrílico, pegamento las piezas de la caja primero junto. No olvide pegar la tapa a la parte superior de la caja. Usando el velcro, hacer algunas correas para asegurar la tapa por lo que permanece cerrada y luego montarlo en el estante principal usando el laser cortar ranuras. Antes de pegar, asegúrese de verificar la colocación de la caja de cable que no es revés montado. Mi breadboards que todos tenían montando la cinta en ellos por lo que quité simplemente pedazos de forro para colocar mi breadboards. Hacer lo mismo o utilice cinta de doble cara para fijar sus breadboards. Consejo: Si eres breadboards vienen con cinta de montaje retire sólo unos pocos cuadrados pequeños el respaldo en vez de pelar todo apagado. Será mucho más fácil arreglar un desalineamiento de esta manera. Si usted está haciendo una plataforma de aislamiento, use velcro para sujetar las breadboards mini a la plataforma principal.
El último paso es pegar las arandelas en la parte inferior de la plataforma principal en la ubicación de los postes de soporte. Marca la ubicación de los puestos y el pegamento una arandela en cada marca y dejar completamente seco. Luego, junto a la lavadora, pero clara de los puestos, fije cuatro pies de goma a la parte inferior de la plataforma principal.
