¿Kit TV-B-Gone (9 / 12 paso)

Paso 9: La soldadura! parte 6

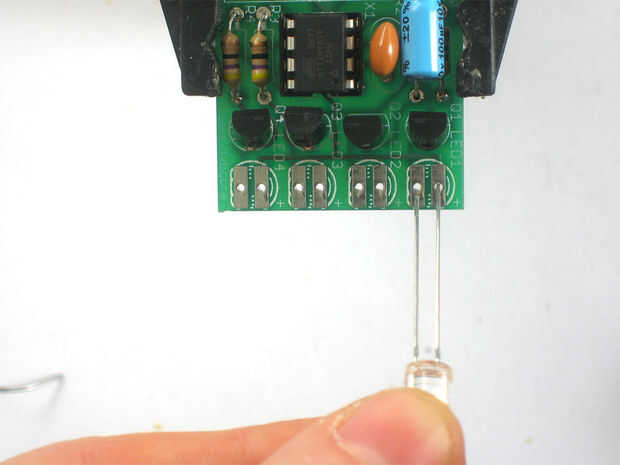

Next is the IR LEDs. Comenzar con LED1, un claro IR llevado. Como el pequeño indicador LED, tiene polaridad. Asegúrese de que el cable más largo, positivo está a la derecha, como se muestra.

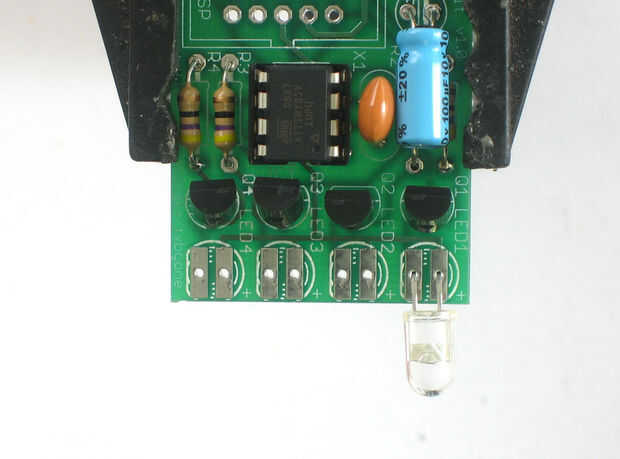

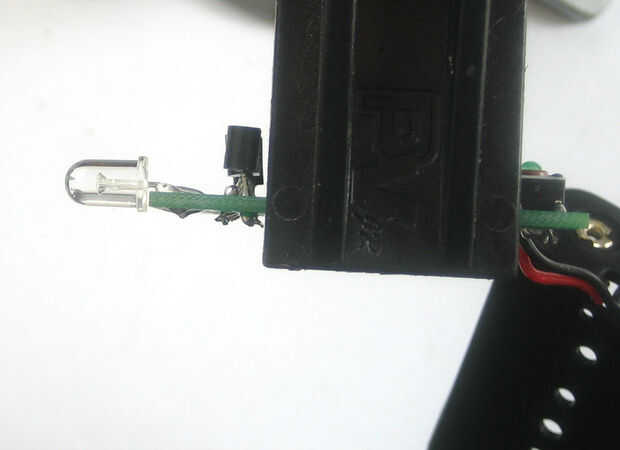

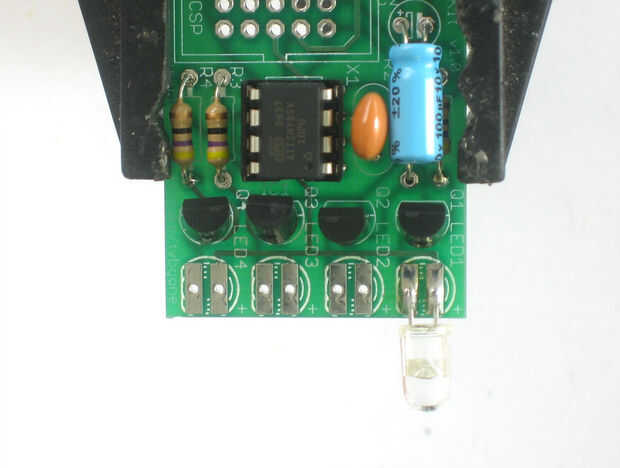

Doblar el LED más de 90 grados por lo que sobresale sobre el borde de la placa de circuito

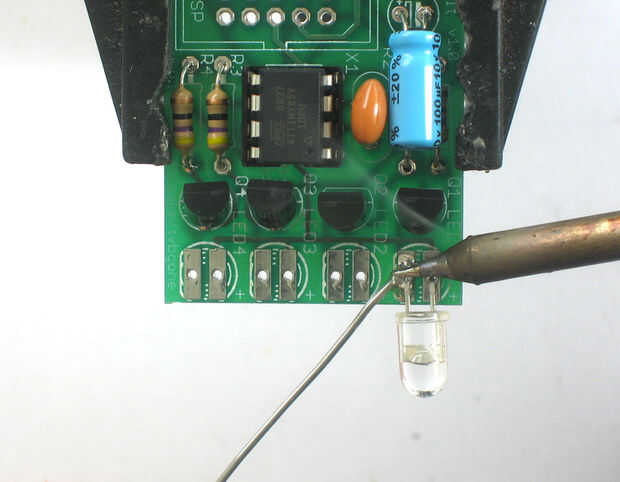

Ahora la soldadura en la parte superior del tablero del circuito

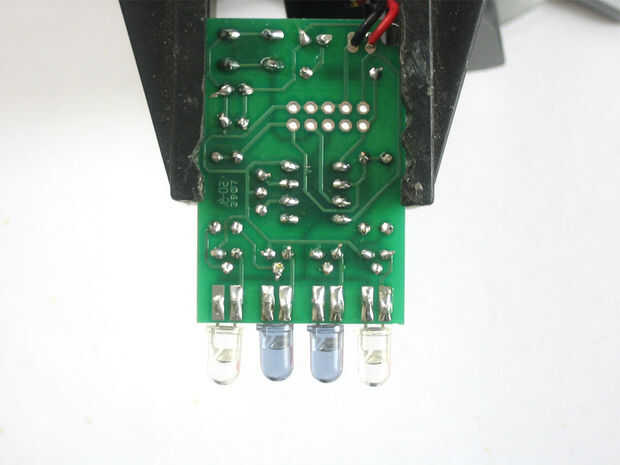

Voltee la placa y soldar a la parte inferior (si es necesario)

Los cables suministrados y luego enganche

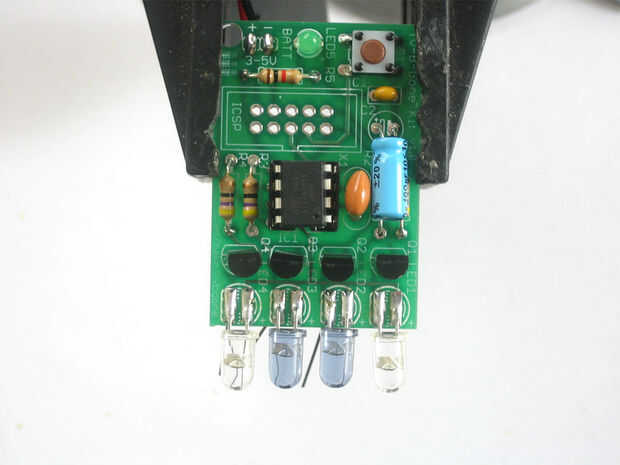

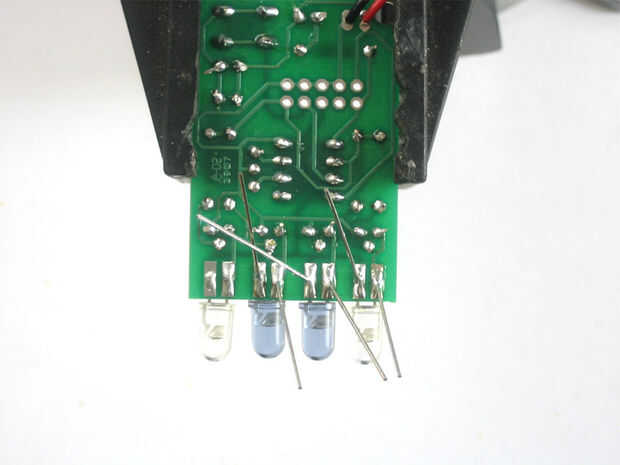

Coloque los LEDs restantes. Los tintados azules deben ir en el centro. Asegúrese de que estén en la orientación correcta.

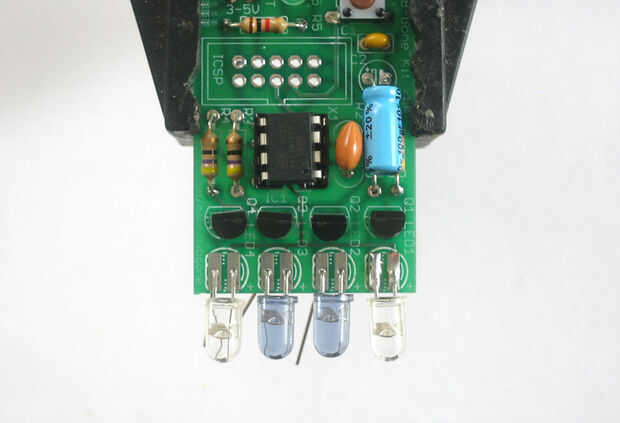

Los LEDs en la soldadura y acortar los cables largos.

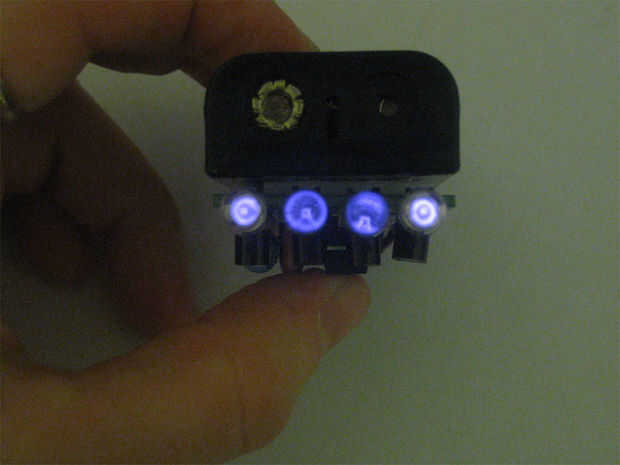

Listo soldar! Ahora puede realizar algunas pruebas para asegurarse de su funcionamiento. Visite la página de prueba para obtener más información.

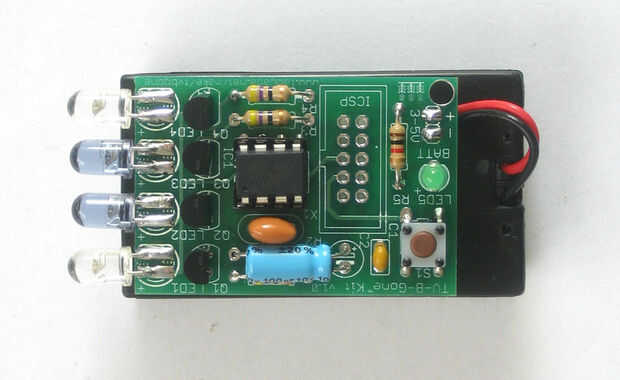

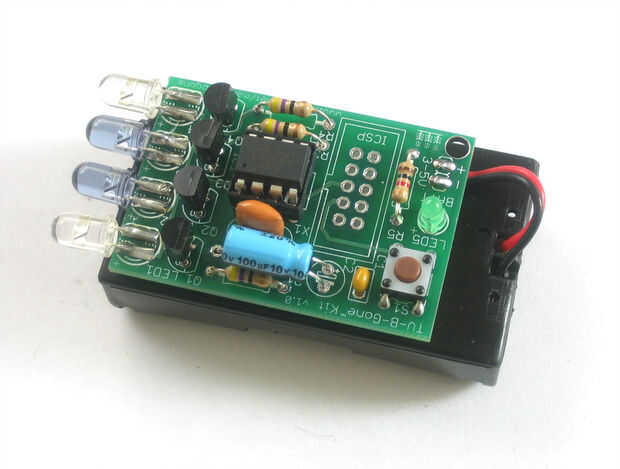

Coloque la espuma doble faz adhesiva en el circuito. Quitar el otro lado y presione el soporte de la batería

Felicidades, ¡ listo!
