Paso 4: La soldadura! parte 1
El primer paso es soldar el kit de juntas. Si nunca has soldado antes, verifique la página de preparación para tutoriales y más.
¡ Vaya!

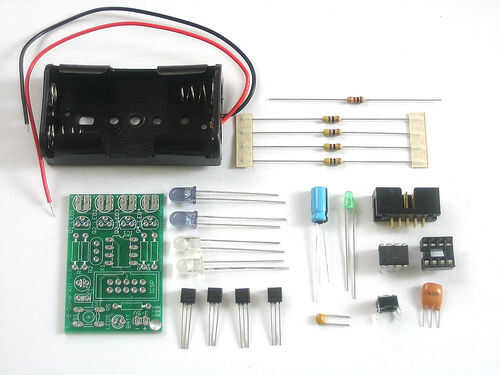

Compruebe el kit con la lista de piezas para comprobar que tiene todas las piezas necesarias

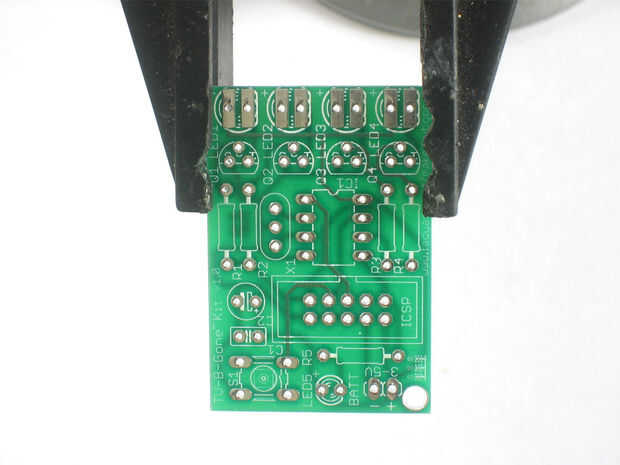

Poner la placa de circuito impreso en un soporte de tornillo o placa, calentar el soldador y asegúrese de que usted está listo para ir!

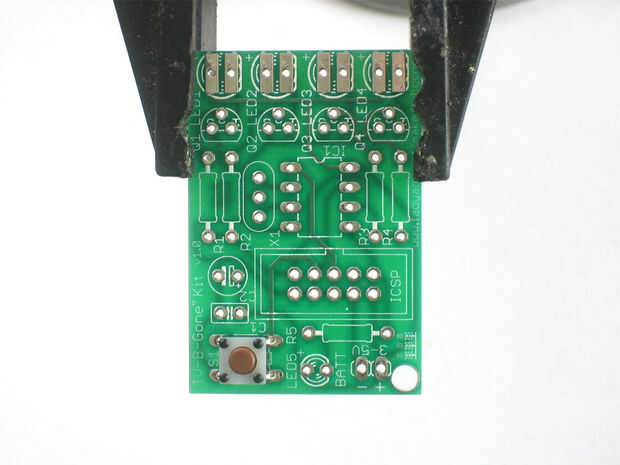

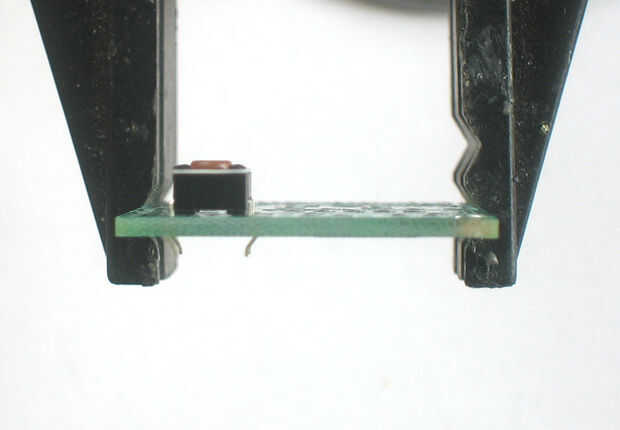

La primera parte que vamos a montar es el botón. El botón es una pieza simétrica por lo que puede ir de dos maneras. Línea de las piernas del metal con los orificios de la placa de circuito y encájelo en. El botón debe quedar plana contra la placa de circuito.

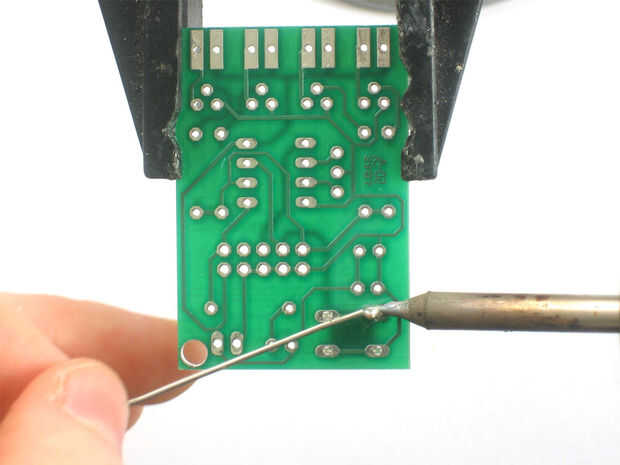

Con su Cautín, calentar una pierna del botón y la soldadura de poke en él para hacer una buena soldadura conjunta.

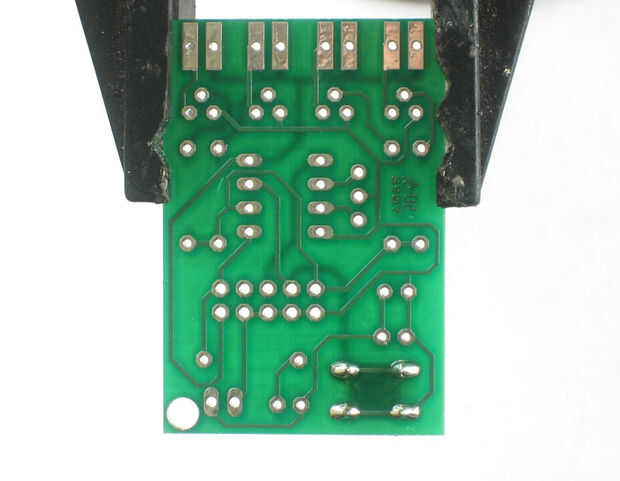

Repita para las cuatro patas. Los puntos de soldadura deben estar limpio y brillante. Ver los tutoriales para soldar ayuda si no puede hacerlo bien.
http://www.Ladyada.net/Learn/Soldering/index.html
El siguiente es el resistor del ohmio de 1,0 kilo R5. Esta es la parte rayada de marrón-negro-rojo. Este resistor ajusta el brillo del LED indicador poco. Resistencias son simétricas, por lo que puede ir de cualquier manera.

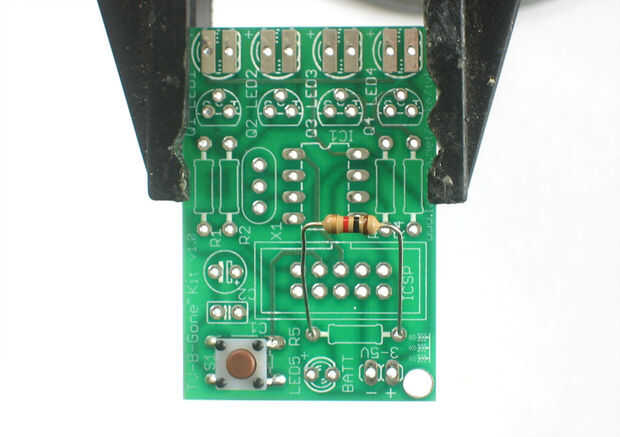

Doblar las piernas por lo que parece un elemento básico e inserte en la ubicación de R5 como se muestra.

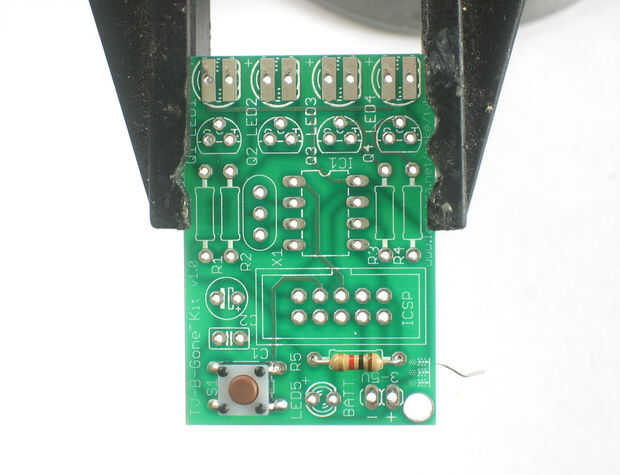

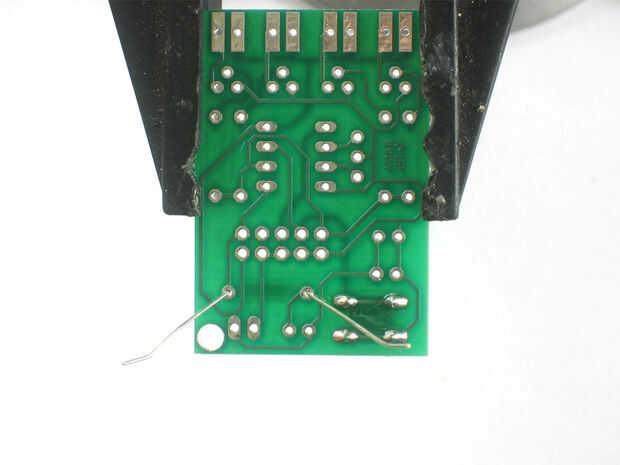

Luego doblar las piernas hacia fuera un poco para que cuando ponga el PCB la parte no caerá.
