Paso 5: La soldadura! parte 2

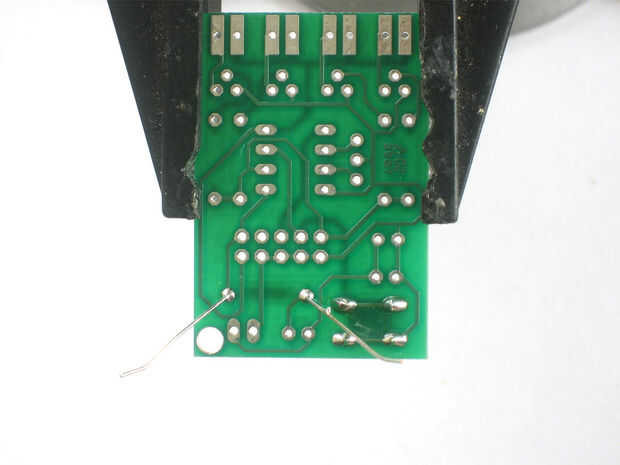

Utilice el cortador diagonal para clip de las patas de la resistencia para que permanezcan sólo los puntos de soldadura.

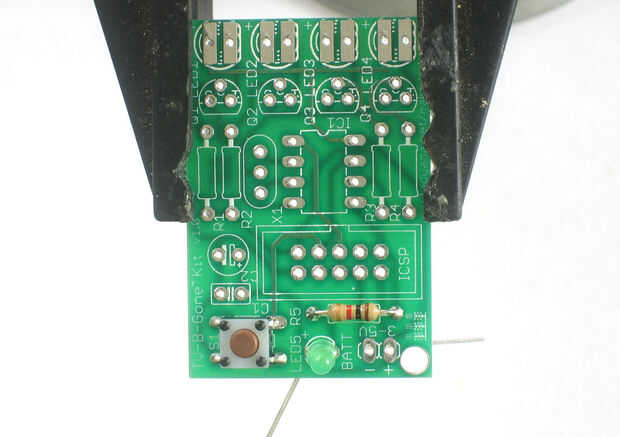

Ahora es el momento para colocar el pequeño indicador LED LED5. LED no es simétricas y debe colocarse correctamente para trabajar. Usted notará una pata del LED es más larga que la otra. Esta es la pata positiva. La pata positiva va en el agujero con un + al lado. En el cuadro demostrado, es el orificio izquierdo.

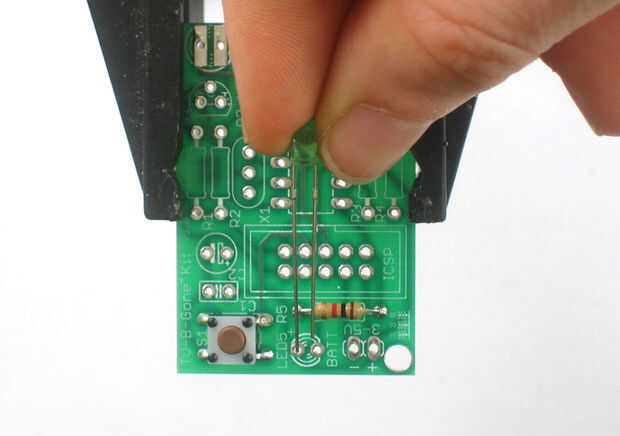

Inserte el LED en el lugar correcto y doblar las puntas hacia fuera para evitar que se caiga cuando voltee el PCB.

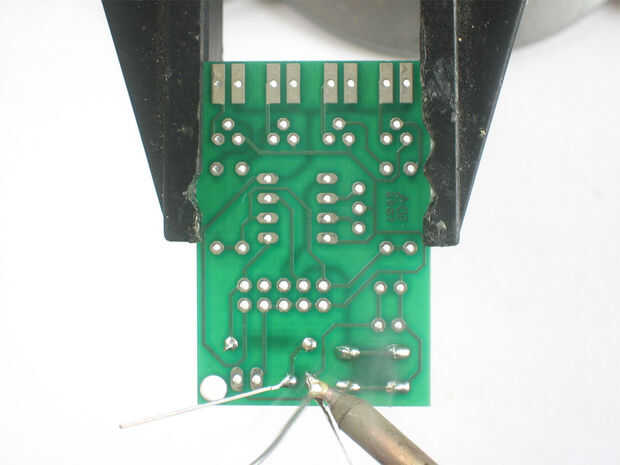

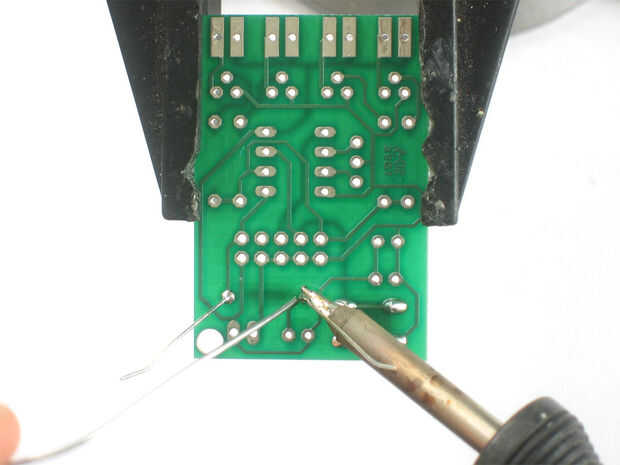

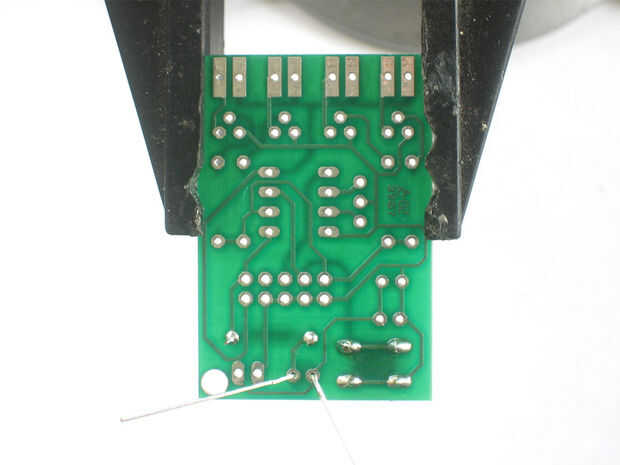

Voltee la placa y soldar ambos cables del LED.

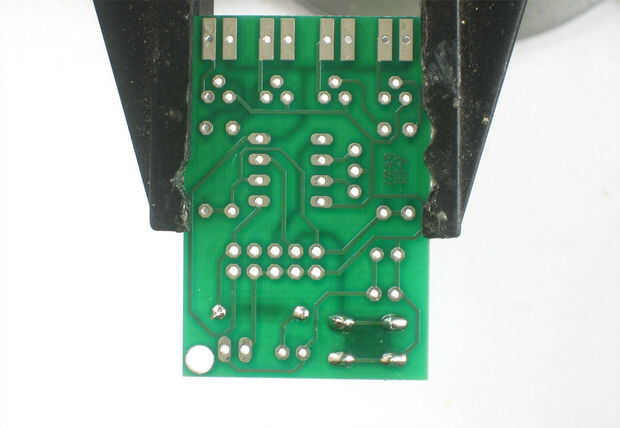

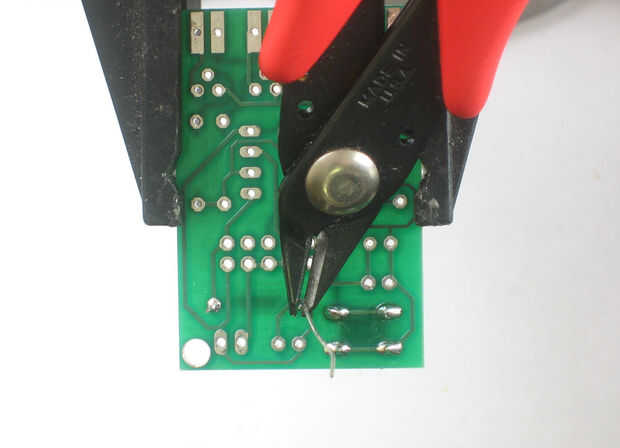

Ambos conductores apagado el LED de clip.
