Paso 6: La soldadura! parte 3
La soldadura y el clip de la parte del condensador de cerámica

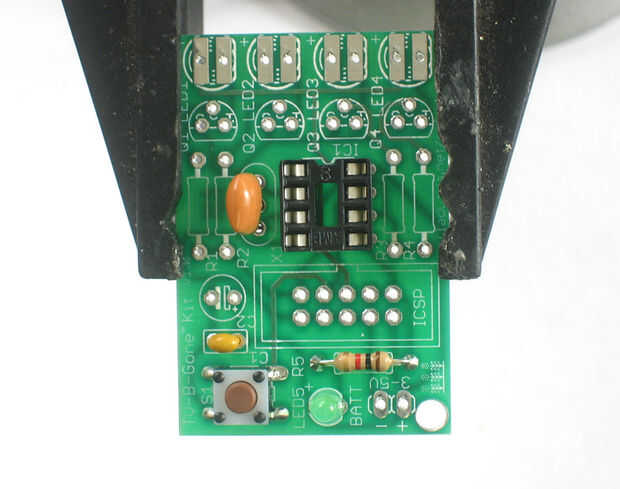

A continuación, Coloque 2 componentes. El oscilador cerámico y el zócalo de 8 pines. El oscilador tiene 3 pines y es simétrico. El oscilador es el reloj para el microcontrolador, asegurándose de que está realizando sus funciones a la velocidad correcta.
La toma es para proteger el chip y lo que es fácil de insertar y quitar.
La toma tiene una pequeña muesca en un extremo. Esa muesca debe coincidir con el que está en la imagen serigrafiada en la placa de circuito. Esto le ayudará a poner el microcontrolador en correctamente más adelante.

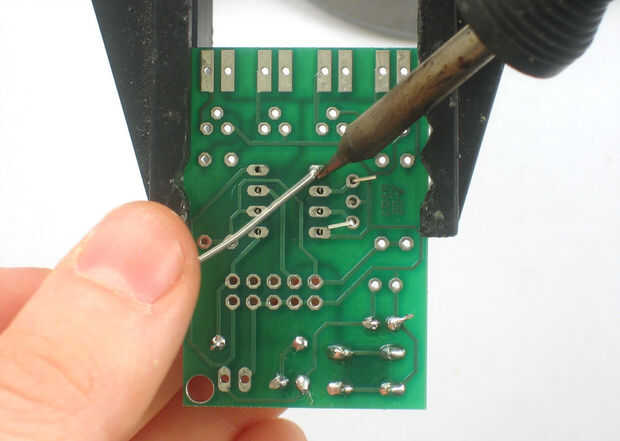

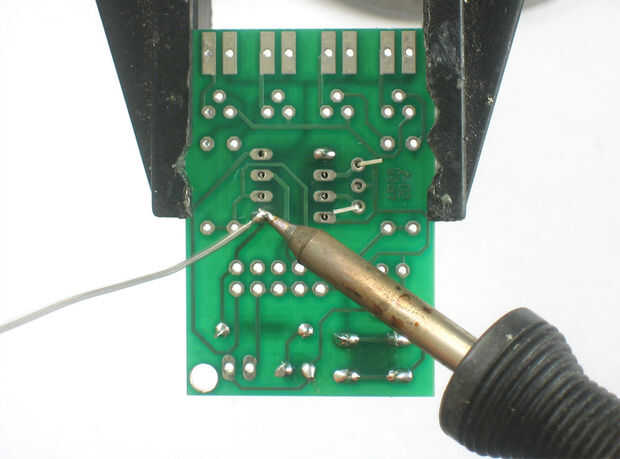

Puede que necesite uno de los pines de soldadura del encaje mientras lo sujeta que con un dedo (o cinta) las piernas no son lo suficientemente largos para doblarse en el lugar.

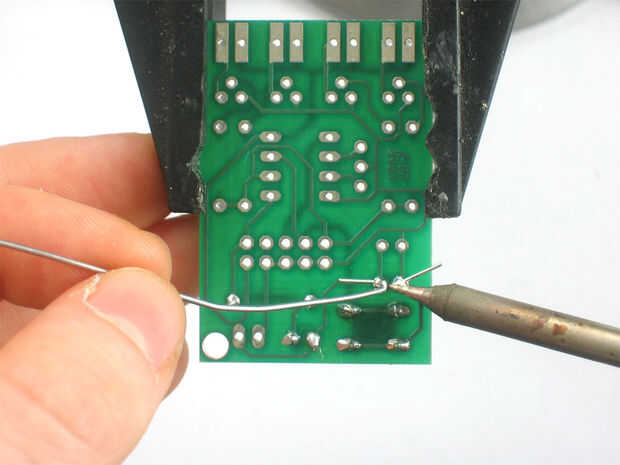

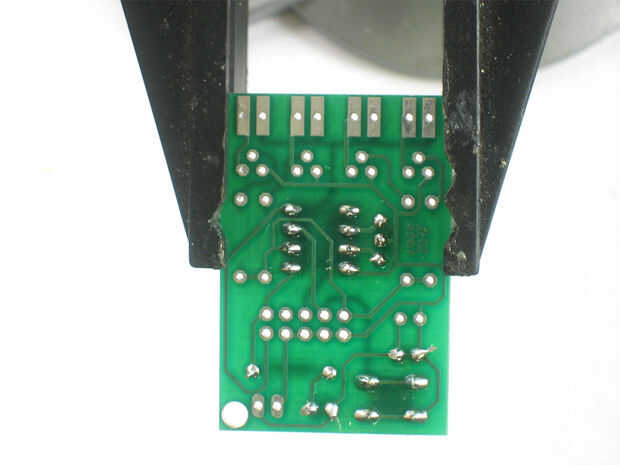

El resto de los puntos de la soldadura luego clip corto las patas del oscilador.

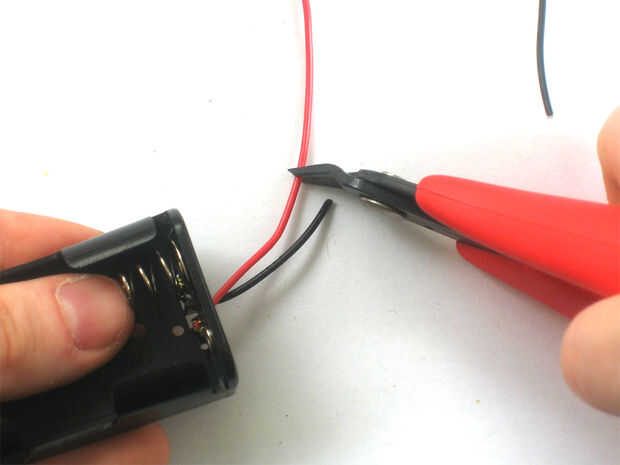

A continuación coge el soporte de la batería y acortar los cables cortos, para tal vez 1.5"(4cm) de largo

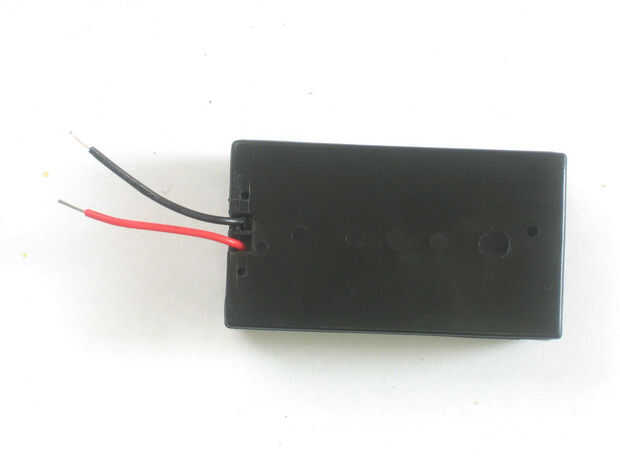

Pele los extremos del cable modo que hay una sección corta sin aislamiento
