Paso 7: La soldadura! parte 4

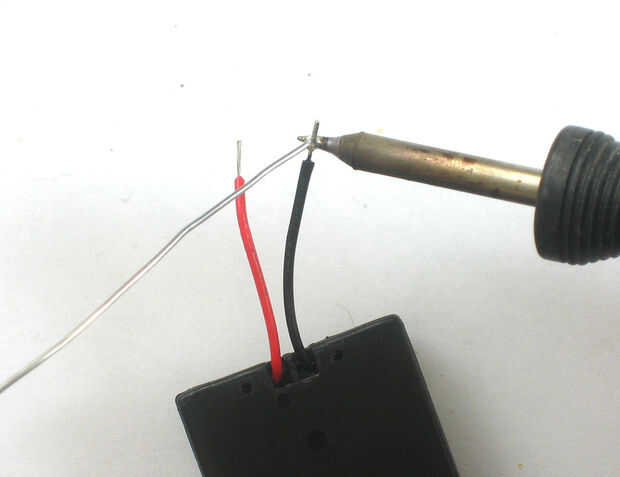

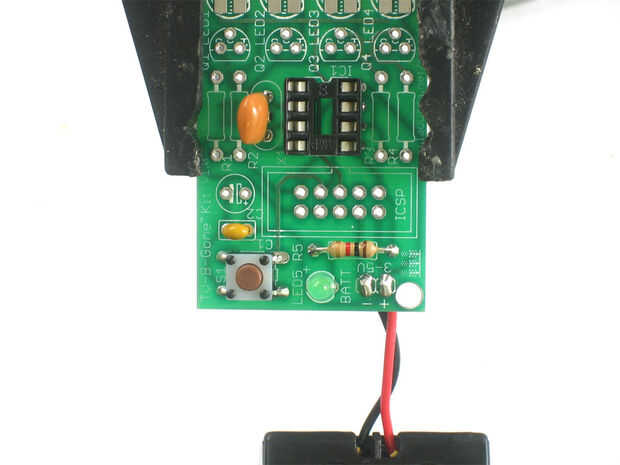

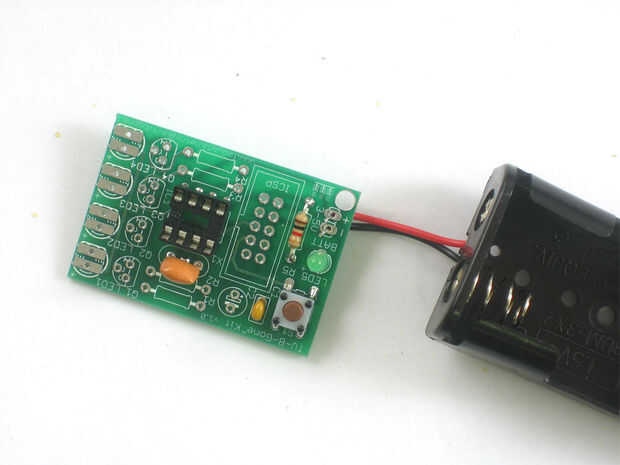

Inserte los cables en la placa para que el cable rojo va a la + agujero y el cable negro va al - agujero.

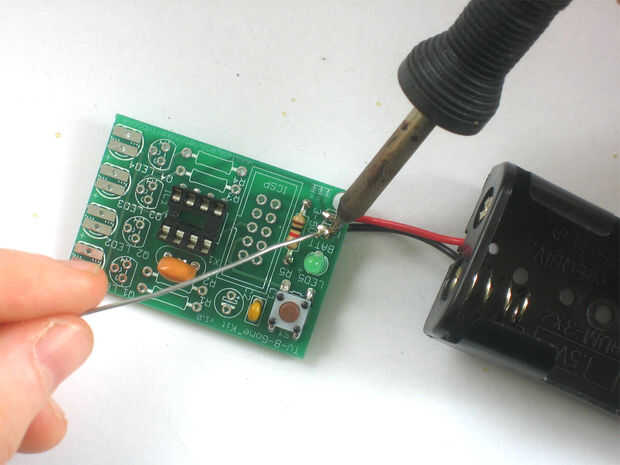

Soldar los cables, luego les clip si es demasiado largo.
Cuidadosamente Inserte el microcontrolador en el zócalo. Asegúrese de que los puntos (y triángulo) en el final con la muesca en el zócalo. En esta foto, el punto está a la izquierda.
El microcontrolador es el dispositivo que almacena todos los códigos y enciende los LEDs de encendido y apagado según un programa.
Prueba el kit ahora por poner dos baterías de AA buena en el titular y pulsando el botón. La luz indicadora verde debe parpadear para mostrar que el microcontrolador está funcionando correctamente. Si usted no recibe un cheque de luz intermitente de las baterías, asegúrese de que el indicador LED está en correctamente, y que el chip es de la manera correcta.
http://Blip.TV/File/Get/Ladyada-tvBGoneKitTest1692.FLV
Una vez que hayas verificado está funcionando, retire las pilas.

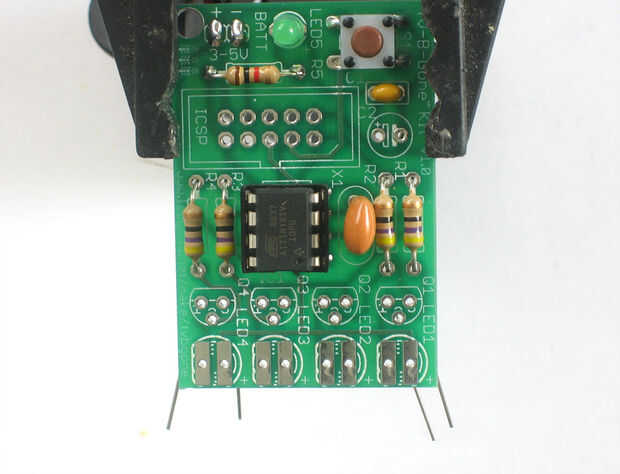

A continuación colocar las resistencias del ohmio 4 47, R1 R2 R3 R4. Estas son las partes que determinan cómo brillante son los LEDs de IR.

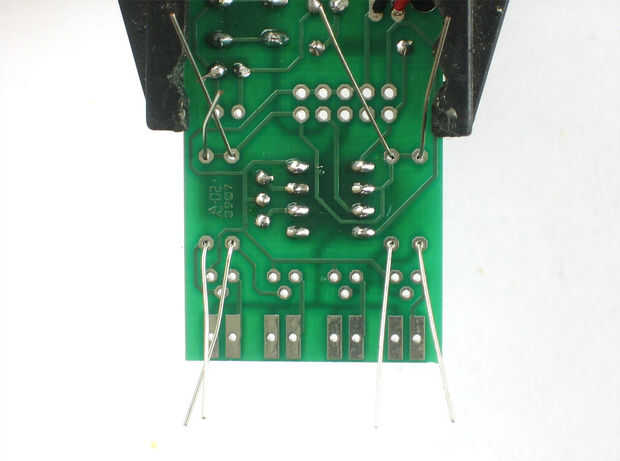

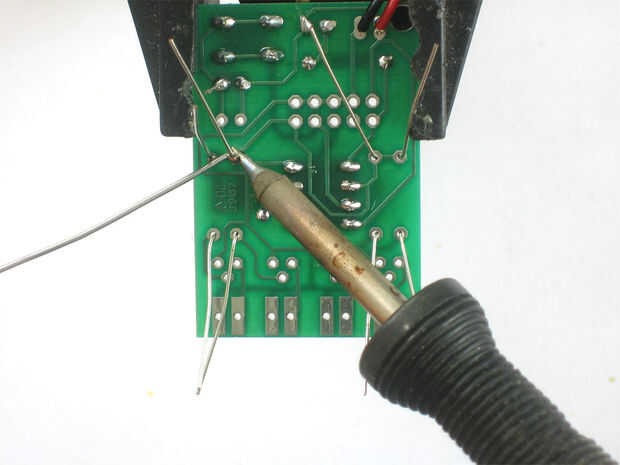

Soldadura y clip de todas las 4 resistencias.
