Paso 8: La soldadura! parte 5

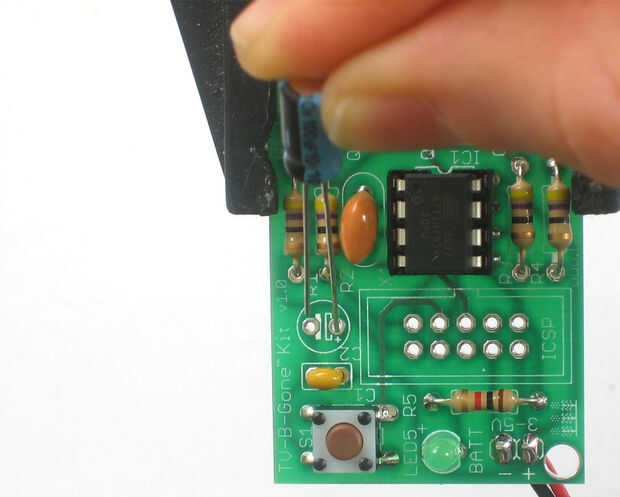

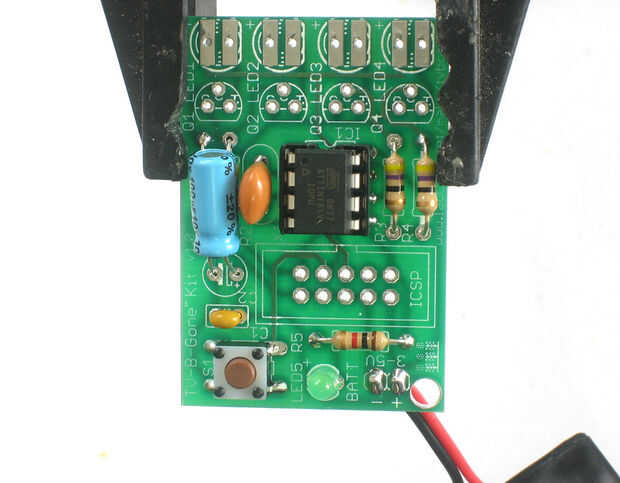

El condensador de la curva así que miente sobre las resistencias, esto hará que sobresalen menos.
A continuación están los cuatro transistores Q1 Q2 Q3 y Q4. Estos son los dispositivos que encender y apagar los LEDs IR de alta potencia. El microcontrolador no tiene la capacidad de proporcionar mucho poder directamente a los LEDs para que asistan estos transistores.

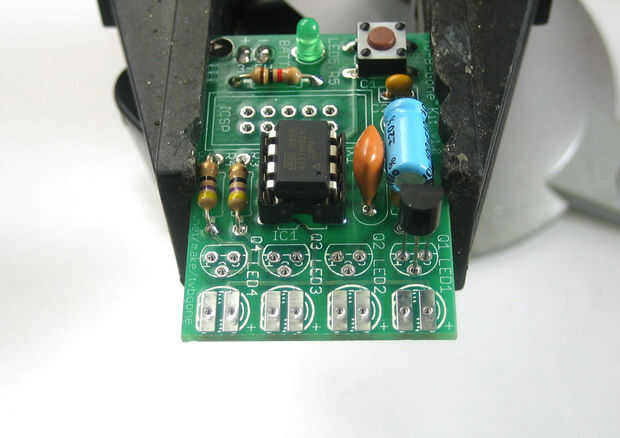

Los transistores tienen tres pernos. doblar un poco la clavija media vuelta y conectarlo para que los lados redondeados y aplanados coincidan con la imagen serigrafiada en la placa, como se muestra. El transistor no será capaces de sentarse a ras contra la placa de circuito, así que solo hacen meter hasta unos pocos milímetros.
Introduzca los 4 transistores.

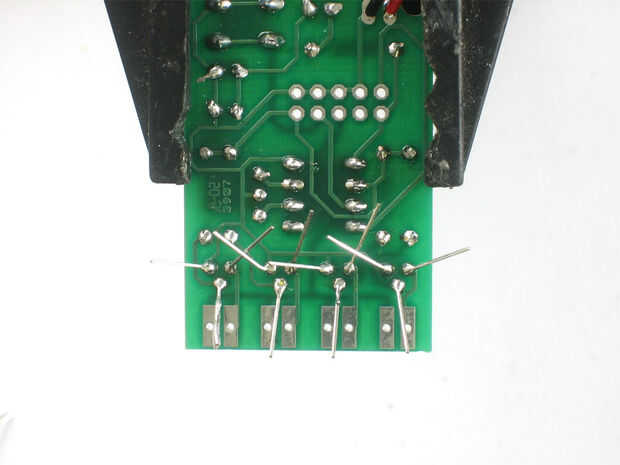

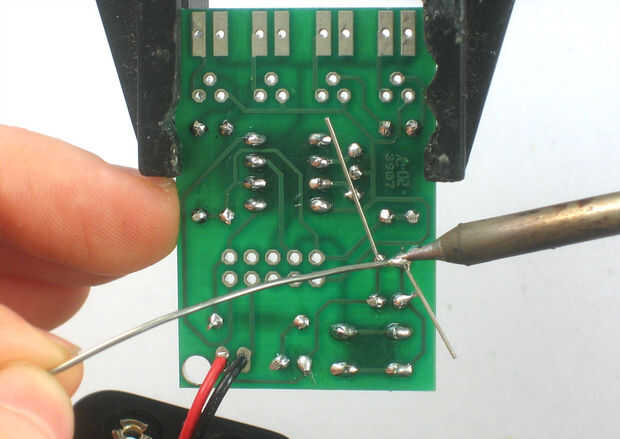

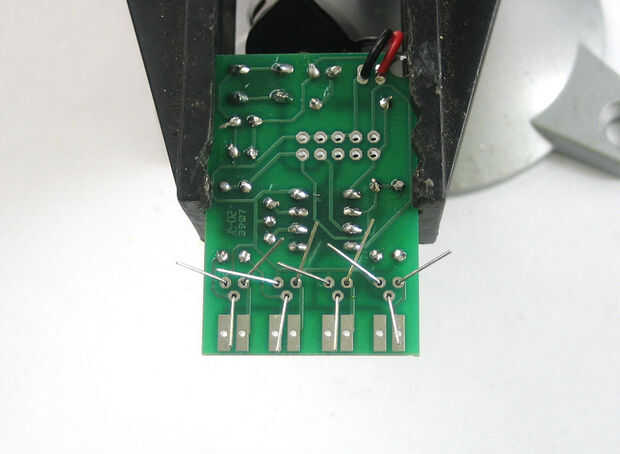

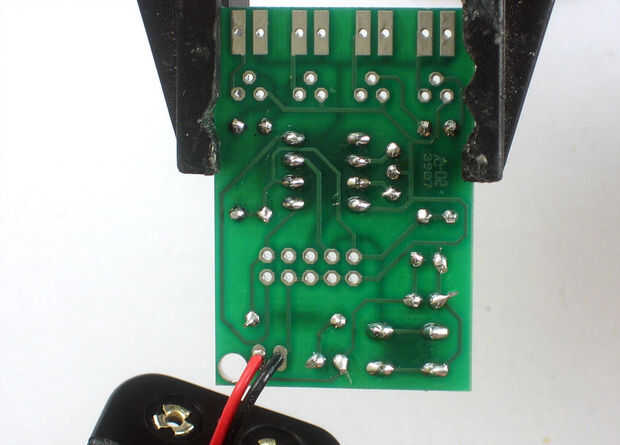

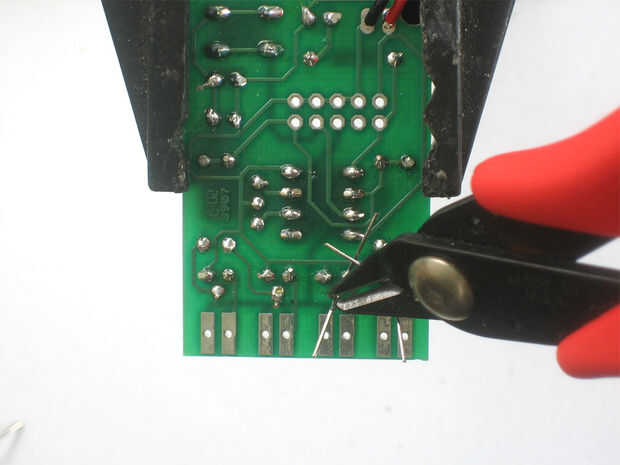

Voltee la placa y soldadura en todos los transistores. Luego enganche los cables.
